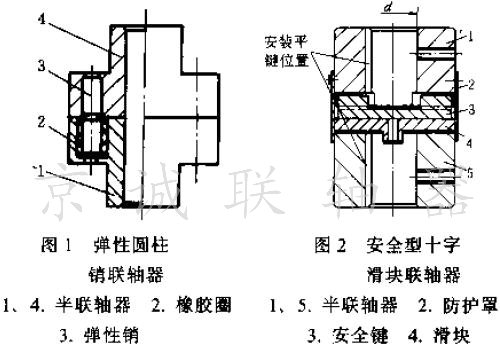

某客户有六台立式镗床,原来采用弹性柱销联轴器(图1)传动。使用时,由于切削量大,发现联轴器的弹性柱销容易剪切损坏,约两个月就需更换。若改用普通型十字滑块联轴器,增加了强度和刚性,但传动箱齿轮容易打牙,主轴上的平键容易被剪切。为此河北京诚联轴器厂设计了一种安全型十字滑块联轴器(见图2)安装后使用效果良好。下面介绍联轴器的特点。
(1)结构简单,安全可靠 滑块4与安全键3联接形式如图3所示,其结构类似普通型的十字滑块联轴器,径向尺寸小,飞轮力矩小,寿命长,适用于低速传动,对两半联轴器同轴度不高。当切削力过大时,安全键3被剪断,保护联轴器两端部件免受损坏,为了防止安全键的剪切飞出,增加了防护罩。
(2) 维修方便 安全型十字滑块联轴器若安全键3损坏,卸下防护罩2就可以更换安全键3,只要停机0.5小时,不论什么场合,一个人就可以独立完成维修。

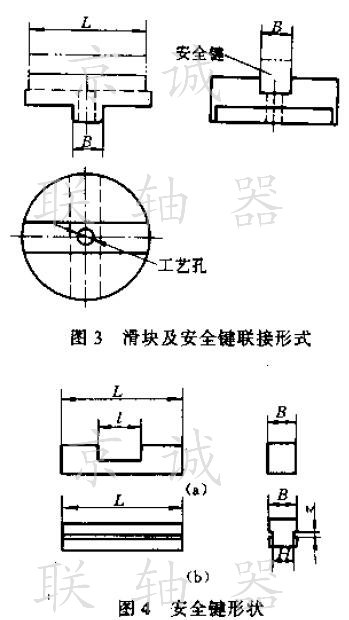

(3) 安全键形状 安全键材质为优质钢并经热处理。根据切削力大小计算安全键的剪切面积和挤压面积,或者按主轴上键的强度反算安全键强度,再确定安全键的有关尺寸,同一轴径的安全型十字滑块联轴器的安全键尺寸L B是定值,只要通过计算改变尺寸l,才能满足剪切和挤压的需要。有时为了满足挤压强度,减少剪切面积,或使安全键易剪切,壳做成图4(b)的形状,通过计算确定尺寸H.
(4)形成系列产品 根据轴径d的大小和安全键承受力矩的大小,河北京诚联轴器厂设计出一系列的“安全型十字滑块联轴器”。目前该产品已经投向市场。
