我厂按照JB/ZQ4076-97标准生产的QPZ型气动盘式制动器制动力矩大,制动迅速可靠,结构简单、维修方便。制动力矩为520-82000N.M、制动器的许用转速为1800-500r/min,工作环境温度为-20-80℃。

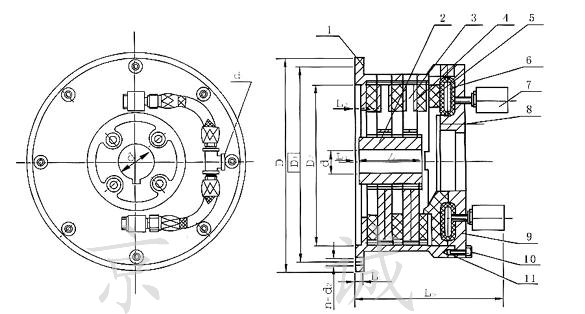

1 风箱体 2 轴套 3 内盘 4 摩擦盘 5 压板 6 气囊 7 快速排气阀 8 弹簧 9 端盖 10 螺钉 11 垫片

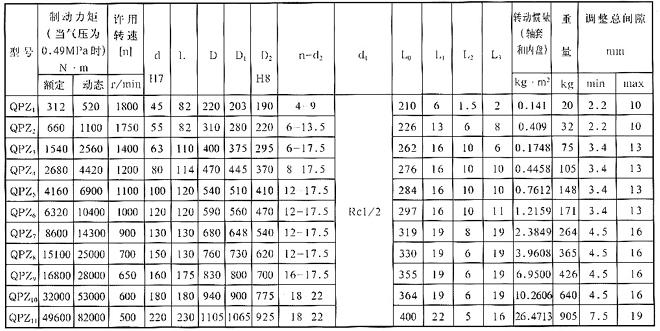

QPZ型气动盘式制动器(JB/ZQ4046-97)基本参数和主要尺寸
注:(1) 动态制动力矩为制动器的全部制动能力,选用时制动器时按照制动力矩直接选用。
(2) 使用时主要调整好总间隙。
(3) 更换摩擦盘时,同时应更换复位弹簧,在正常情况下,快速排气阀应8月清洗一次。
(4) 键槽尺寸按GB3852
|
