ZL型弹性柱销齿式联轴器

ZL型弹性柱销齿式联轴器
相关产品

ZLD型圆锥形轴孔弹

ZLL型-带制动轮弹

ZL型弹性柱销齿式
相关产品图
栏目说明
弹性柱销齿式联轴器由两个半联轴器、一个外套和若干个非金属弹性柱销等组成。将柱插入由半联轴器的圆弧齿和外环上的内圆弧齿形成的对合孔中,以实现两半联轴器的连接。
详细描述

   弹性柱销齿式联轴器是利用若干非金属材料制成的柱销,置于两半联轴器与外环内表面之间的对合孔中,通过柱销传递转矩实现两半联轴器联接,该弹性柱销齿式联轴器具有以下特点:(1)传递转矩大,在相同转矩时回转直径大多数比齿式联轴器小,体积小,质量轻,可部分代替齿式联轴器。(2)与齿式联轴器相比,弹性柱销齿式联轴器的结构简单,组成零件较少,制造较方便,不用齿轮加工机床。(3)维修方便,寿命较长,拆下档板即可更换尼龙柱销。(4)尼龙柱销为自润材料,不需润滑,不仅节省润滑油,而且净化工作环境。(5)减振动能差,噪声较大。弹性柱销齿式联轴器具有一定补偿两轴相对偏移的性能,适用于中等和较大功率传动,不适用于对减振有一定要求和噪声需要严加控制的工作部位

其它同类联轴器产品有:LT(原TL型)弹性套柱销联轴器|泵用弹性套柱销联轴器|FCL型弹性套柱销联轴器|LTZ(原TLL型)带制动轮弹性套柱销|HL型-弹性柱销联轴器|HLL型-带制动轮弹性柱销联轴器

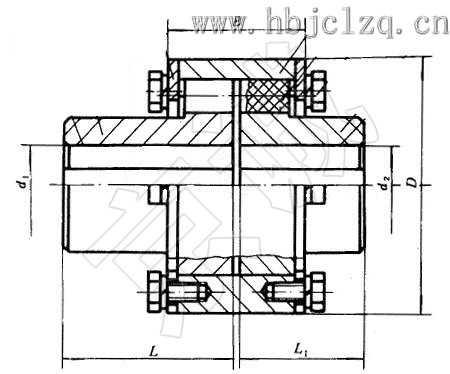

ZL型弹性柱销齿式联轴器(GB5015-2003)

ZL型弹性柱销齿式联轴器基本参数和主要尺寸 :



型号
公称扭矩
Tn(N.m)
许用转速
[n]r/min
轴孔直径 d 1 d2
轴孔配合长度
D
B
转动惯量 Kg.m 2
质量 m Kg
Y型
J1 型
L
L 1
ZL1
100
4000
12 14
32
27
76
42
0.0004
0.80
16 18
42
30
19
20 22
52
38
24
ZL2
250
4000
16 18
42
30
92
50
0.003
3.23
19
20 22
52
38
24
25 28
62
44
30 32
82
60
ZL3
630
4000
25 28
62
44
118
69
0.011
6.57
30 32
82
60
35 38
40 42
112
84
ZL4
1600
4000
40 42
112
84
158
89
0.046
14.8
45 48
50 55
56
60
142
107
ZL5
4000
4000
50 55
112
84
192
89
0.114
24.8
56
60 63
142
107
65 70
71 75
80
172
132
ZL6
6300
3300
60 63
142
107
230
111
0.28
42.5
70 71
75
80 85
172
132
90 95
ZL7
10000
2900
70 71
142
107
260
113
0.56
66.3
75
80 85
172
132
90 95
100 110
212
167
ZL8
16000
2500
80 85
172
132
300
136
1.21
107.3
90 95
100 110
212
167
120
125 130
252
202
ZL9
2500 0
2300
90 95
172
132
335
146
1.98
140.9
100 110
212
167
120
125
252
202
ZL10
31500
2100
130 140
212
167
355
151
2.85
180.9
150
100 110
252
202
120
125
302
242
130 140 150
ZL11
40000
2000
160 170
212
167
380
170
3.9
219.3
110 120
252
202
125
130 140 150
302
242
160 170 180
ZL12
63000
1700
130 140
252
202
445
183
9.2
371.4
150
160 170
302
242
180
190 200
352
282
ZL13
100000
1500
150
252
202
515
218
15.6
470
160 170
302
242
180
190 200
352
282
220
240
410
330
ZL14
125000
1400
170 180
320
242
560
218
27.8
708
190 200
352
282
220
240 250
410
330
260
ZL15
160000
1300
190 200
352
285
590
238
33.4
768
220
240 250
410
330
260
280 300
470
380
ZL16
250000
100, 0
220
352
282
695
262
69.9
1169
240 250
410
330
260
280 300
470
380
320
340
550
450
ZL17
315000
950
240 250
410
330
768
282
122.7
1664
260
280 300
470
380
320
340 360
550
450
380
ZL18
400000
850
250 260
410
330
860
300
202.7
2193
280 300
470
380
320
340 360
550
450
380
400 420
650
540
ZL19
630000
750
280 300
470
380
970
320
341.2
2901
320
340 360
550
450
380
400 420
650
540
440 450
ZL20
1000000
650
320
470
380
1156
351
710
4251
340 360
550
450
380
400 420
650
540
440 450
460 480
500
ZL21
1600000
530
380
550
450
1440
355
1948
7514
400 420
650
540
440 450
460 480
500
530 560
800
680
600 630
ZL22
2000000
500
420 440
650
540
1520
396
2931
10148
450 460
480 500
530 560
800
680
600 630
670 710
900
780
750
ZL23
2500000
460
480 500
650
540
1638
430
4379
13026
