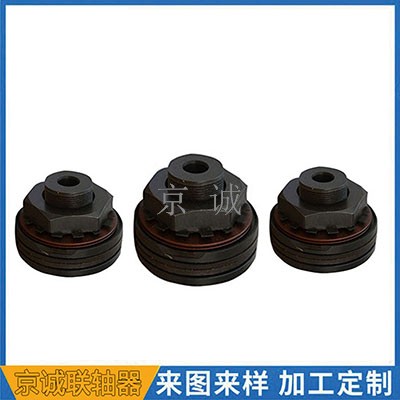

| | | | | 扭力限制器（也叫扭矩限制器、安全离合器）是一种保护装置。在机器出现故障时，它以滑动的方式限制传动系统传动，保护器械设备。主要应用在印刷设备，电池工业，铁屑输送机，输送生产线，分割器等等
扭力限制器又称安全离合器、安全联轴器，常用于安装在动力传动的主、被动侧之间，当发生过载故障时（扭矩超过设定值），扭矩限制器便会产生分离，从而有效保护了驱动机械（如电机、减速机、伺服马达）以及负载，常见形式为：磨擦式扭力限制器以及滚珠式扭力限制器。
扭力限制器的安装结构形式有：轴-轴、轴-法兰、轴-同步带轮、轴-链轮、轴-齿轮、轴-带轮等。

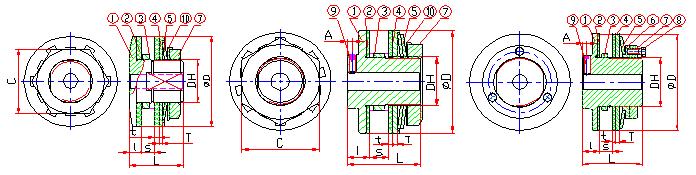

| RTL50
|
RTL65 RTL89
|
RTL127 RTL178
|
|
零件名称 : |
1. 主体 |
2. 摩擦片 |
3. 衬环 |
|
|
4 压板 |
5. 碟型弹簧 |
6. 导向压板 |
|
|
7.调节螺母 |
8. 调节螺栓 |
9. 锁紧螺钉 |
|
|
10.止退垫片 |
|
|
RTL50至RTL178的尺寸表
| 规格 |
扭距范围 |
内孔 |
最大孔径 |
衬环长度 |
衬环外径 |
中心元件配合孔径 |
D |
DH |
L |
I |
T |
t |
S (Max) |
A |
C |
调节螺母 |
调节螺栓 |
琐紧螺钉 |
重量
(kg) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
RTL50-1 |
0.3 ~ 1.0 |
8 |
14 |
3.8
6 |
30 |
-0.020
-0.041 |
30 |
+0.033
0 |
50 |
24 |
29 |
6.5 |
1.6 |
2.5 |
7 |
- |
36 |
M24 P1.0 |
- |
- |
0.248 |
|
RTL50-2 |
0.7 ~ 2.0 |
0.256 |
|
RTL65-1 |
0.7 ~ 2.8 |
10 |
22 |
6
8 |
41 |
-0.025
-0.050 |
41 |
+0.039
0 |
65 |
35 |
48 |
16 |
4 |
3.2 |
9 |
4 |
50 |
M35 P1.5 |
- |
M5 |
0.721 |
|
RTL65-2 |
1.4 ~ 5.5 |
0.739 |
|
RTL89-1 |
2.0 ~ 7.6 |
17 |
25 |
6 8 9.5 14.5 |
49 |
-0.025
-0.050 |
49 |
+0.039
0 |
89 |
42 |
62 |
19 |
4 |
3.2 |
16 |
5 |
65 |
M42 P1.5 |
- |
M6 |
2.417 |
|
RTL89-2 |
3.5 ~ 15.2 |
2.477 |
|
RTL127-1 |
4.8 ~ 21.4 |
20 |
42 |
6 8 9.5 14.5 |
74 |
-0.030
-0.060 |
74 |
+0.046
0 |
127 |
65 |
76 |
22 |
6 |
3.2 |
16 |
6 |
- |
M65 P1.5 |
M8 P1.0 3pcs |
M8 |
3.692 |
|
RTL127-2 |
9.0 ~ 42.9 |
3.858 |
|
RTL178-1 |
11.8 ~ 58.1 |
30 |
64 |
8 9.5 14.5 17 22 |
105 |
-0.036
-0.071 |
105 |
+0.054
0 |
178 |
95 |
98 |
24 |
7 |
3.2 |
29 |
6.5 |
- |
M95 P1.5 |
M10 P1.25 3pcs |
M10 |
9.033 |
|
RTL178-2 |
22.8 ~ 111 |
9.436 |
| 最小链轮齿数和衬环宽度 |
|
规格 |
中心元件孔径(mm) |
链轮节和齿数 |
|
9.525-06B |
12.7-08B |
15.875-10B |
19.05-12B |
25.4-16B |
31.75-20B |
38.1-24B |
|
|
|
链轮最小齿数 |
衬环宽度(mm) |
链轮最小齿数 |
衬环宽度(mm) |
链轮最小齿数 |
衬环宽度(mm) |
链轮最小齿数 |
衬环宽度
(mm) |
链轮最小齿数 |
衬环宽度(mm) |
链轮最小齿数 |
衬环宽度(mm) |
链轮最小齿数 |
衬环宽度(mm) |
|
RTL50 |
30 |
20 |
3.8 |
16 |
6 |
|
|
|
|
|
|
|
|
|
|
|
RTL65 |
41 |
|
|
20 |
6 |
17 |
8 |
|
|
|
|
|
|
|
|
|
RTL89 |
49 |
|
|
26 |
6 |
21 |
8 |
18 |
9.5 |
15 |
14.5 |
|
|
|
|
|
RTL127 |
74 |
|
|
35 |
6 |
29 |
8 |
25 |
9.5 |
19 |
14.5 |
|
|
|
|
|
RTL178 |
105 |
|
|
|
|
39 |
8 |
33 |
9.5 |
26 |
14.5 |
21 |
17 |
18 |
22 |
|
| | | |
| |
|
