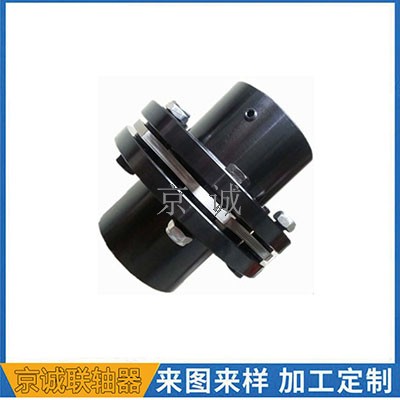

ZJM型胀套联结单型膜片联轴器

ZJM型胀套联结单型膜片联轴器
相关产品

ZJM型胀套联结单型

DJM单型膜片联轴器

联轴器膜片

JMⅡ型无沉孔基本

JMⅡJ型接中间轴型

JN系列膜片联轴器
相关产品图
栏目说明
膜片联轴器的弹性元件由很薄的不锈钢膜片叠合成的膜片组件,膜片通常有束腰型,多边环形等形状,处于同一分布圆上的精密螺栓分别与主从动法兰联接。膜片组件以三维变形形式承受主从动法兰的不对中。
详细描述

      ZJM型膜片联轴器是由几组膜片(不锈钢薄扳)用螺栓交错地与两半联轴器联接,每组膜片由数片叠集而成,膜片分为连杆式和不同形状的整片式。

ZJM型胀套联结单型膜片联轴器基本参数及主要尺寸

规格

孔径d(mm)

D(mm)

L(mm)

A(mm)

B(mm)

重量(kg)

许用转速(rpm)

公称扭矩(N.m)

许用补偿量

角向(度)

轴向(mm)

01

8-22

68

90

6.1

26

0.85

20000

33

1

±0.8

02

10-32

81

95

6.6

26

1.2

20000

90

1

±1.0

03

10-35

93

110

8.4

29

1.7

18000

173

1

±1.2

04

10-42

104

124

11.2

34

2.7

15000

245

1

±1.4

05

15-50

126

152

11.7

42

6.5

13000

420

1

±1.6

06

15-60

143

170

11.7

48

8.9

12000

772

1

±1.8

07

20-70

168

210

16.8

58

15.8

10000

1270

1

±2.5

注:
   (1)重量按最大孔径计算,为近似重量,只作参考。
   (2)此种胀套联结为Z1型胀套联结。单边联轴节也可以作成Z7B型胀套联结、Z10型胀套联结、锥套联结等多种联结形式
