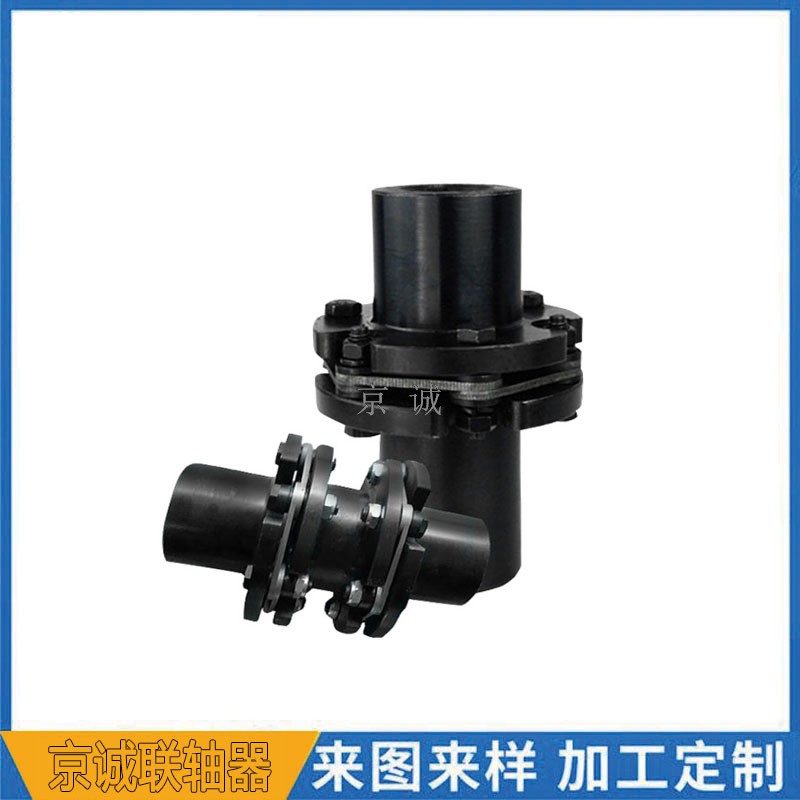

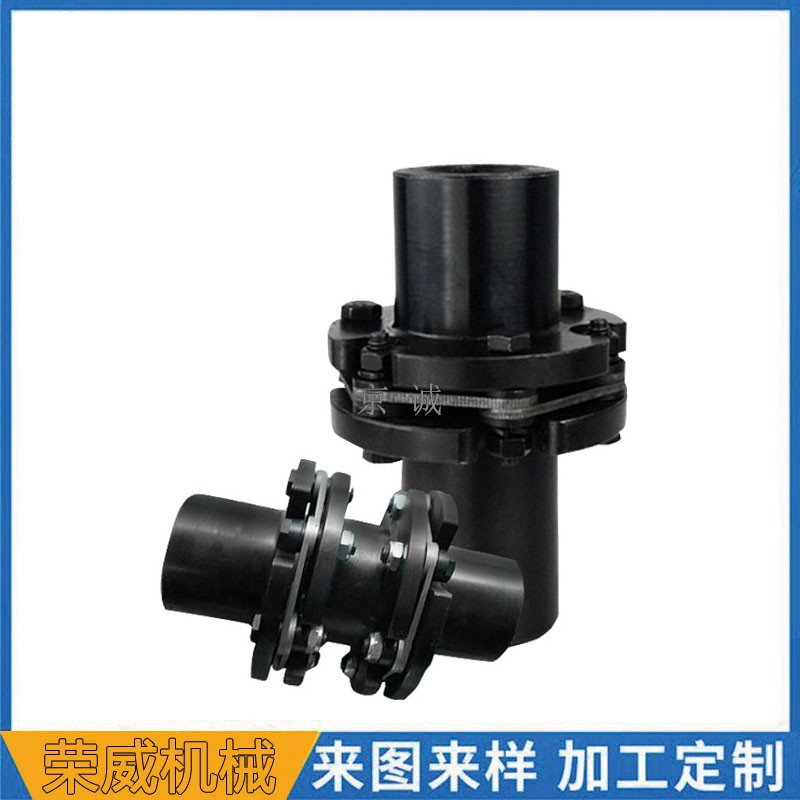

JN系列膜片联轴器

相关产品

ZJM型胀套联结单型	DJM单型膜片联轴器	联轴器膜片
JMⅡ型无沉孔基本	JMⅡJ型接中间轴型	JN系列膜片联轴器

相关产品图

栏目说明

膜片联轴器的弹性元件由很薄的不锈钢膜片叠合成的膜片组件，膜片通常有束腰型，多边环形等形状，处于同一分布圆上的精密螺栓分别与主从动法兰联接。膜片组件以三维变形形式承受主从动法兰的不对中。

详细描述

沧州荣威机械的前身是河北京诚联轴器厂。我公司生产的JN系列膜片联轴器是在JM系列后的一种结构变形。它扩大了JM系列的应用场合，使得在轴头间距较短的情况下，一样能够享受到JM系列膜片联轴器的安装方便、调节能力强和传动平稳的优良特性。它可广泛取代弹性柱销联轴器、弹性套柱销联轴器、梅花弹性联轴器等噪音大、易损坏的老式联轴器，而且JN系列膜片联轴器还有重心靠近机组支撑、附加弯距小，对转子动力性能影响小等特点，所以特别适用于透平压缩机等高速轻载机组。

JN系列膜片联轴器参数表

型号 JN	额定扭矩 Nm	最高许用转速 RPM	标准外型联接尺寸					许用偏差			动力学特性		重量 Kg
型号 JN	额定扭矩 Nm	最高许用转速 RPM	D mm	d3max mm	D′max mm	L mm	T mm	角向（度）	径向mm/mm	轴向mm	转动惯量 N.m/rad	扭转刚度 kg.m2	重量 Kg
100	320	11000	104	28	60	35	62.5	1/2	0.0087	1.5	0.0041	0.2×106	3.3
120	400	9200	124	32	64	62	70.2	1/2	0.0087	1.7	0.0094	0.25×106	5.4
140	700	8100	140	55	88	82	69	1/3	0.0056	2.1	0.0126	0.34×106	6.2
170	1000	6700	170	70	108	112	82		0.0056	2.5	0.0499	0.85×106	15.8
200	2500	5700	200	80	124	142	96		0.0056	2.8	0.1051	1.29×106	24.7
240	4000	4700	240	105	166	172	104		0.0056	3.2	0.2787	1.79×106	42.9
260	6300	4400	260	110	174	212	119		0.0056	4	0.4532	3.47×106	57.4
290	10000	3900	290	140	190	212	124.6		0.0056	4.7	0.644	3.97×106	63.2
330	16000	3400	330	150	224	252	143	1/4	0.0046	5	1.5072	4.66×106	113.6
380	25000	2900	380	180	265	252	160		0.0046	5.8	2.982	13×106	167
420	40000	2700	420	200	290	302	166		0.0046	6.2	4.8767	19.8×106	228.6
460	63000	2490	460	220	318	352	191		0.0046	7	7.3935	21.37×106	281.5
500	80000	2290	500	250	366	410	195		0.0046	8.5	10.9671	24.26×106	354.1

注：轴向不对中能力指的是0.45倍最大转速下的轴向调整能力。
