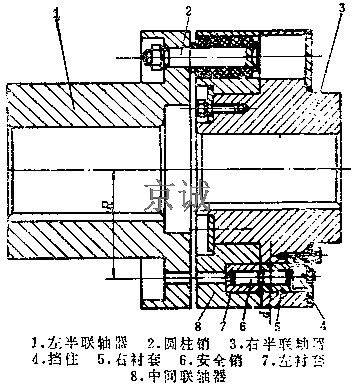

普通的弹性柱销联轴器不能起到安全作用,当机器遇到意外事故时,就会损坏机件,如加上安全销就能起到安全保护的作用,这种带有安全销的联轴器如图所示。
带安全销的弹性柱销联轴器由左、右半联轴器3、和中间联轴器8、安全销6等组成。它同普通的弹性圆柱销联轴器的区别还在于加上中间一个中间联轴器8,并在中间联轴器6和右半联轴器3之间用1-2个安全销6传递扭矩。安全销6装在左、右衬套7和5里,并用挡住4盖住。如果遇到超载,中间联轴器8和右半联轴器3相对转动而剪断安全销6,从而切断了动力源,保护了机器。
联轴器1、3、5均用铸铁制造。衬套5、7、安全销6均用45钢淬火制造,在安全销6中间剪切处加工一个R0.5的环形槽,以备切断时易拆装联轴器里装有6-10个,如加装安全销就需减少1-2个,以便给安全销让出位置,右半联轴器3和中间联轴器8要有相互转动的润滑措施,以便万一超载剪断安全销还未停车时可相互转动。
安全销的直径计算应根据材料的抗剪强度、所传递的扭矩和回转半径来确定。如45浩钢淬火+回火的抗剪强度τ=0.8σb=0.8X650=500N/mm2=500N/mm2,那么一个安全销能传递的扭矩为Mn=∏τR(d-1)2/4N.mm
