弹性柱销联轴器是常用的联轴器之一,在我国早已经制定国家标准,国内最新标准号为:GBT5014-2003,弹性柱销联轴器主要适用于泵、风机、压缩机这类中等载荷的场合,对于输入功率在3000kW以上的场合,联轴器的各方面的精度要求都很高,联轴器上装柱销的锥孔的等分是加工的难点,在以往的柱销孔的加工中,我们是靠钻模或划线后钻、扩孔后再用铰刀铰孔来完成孔的加工的,这样加工的缺点是尺寸精度低,各孔的位置度、表面粗糙度很难达到设计要求,使柱销受力不均匀,非常容易损坏,同时加工效率也很低,可见联轴器的加工精度高低直接影响整个系统的稳定运行。

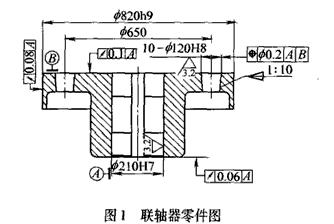

根据零件的结构特点(见图1)和公司设备情况,我们选用在立式数控车床上加工大型柱销联轴器,从工装设计上解决偏心装夹,使锥孔加工中心与工作台会装中心一致,能实现分度要求完成各锥孔的加工,并要求工件装夹、分度压紧操作简便、可靠、工装制作成本低。

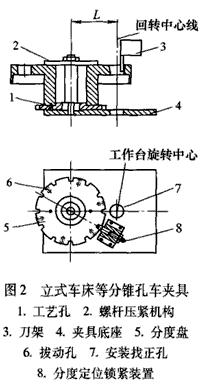

如图2是本工装的疾结构和工作原理图,主要零件包括家具底座、分度盘、螺杆压紧机构、分度定位锁紧机构等。工作原理为:通过底座上安装找正孔找正机床回转中心后,将底座固定在立式车床工作台上,分度盘通过工艺孔直接与柱销联轴器联接成一体,在安装到车家具底座上定位孔中,调节分度定位锁紧装置插入分度定位盘定位槽内,然后用螺杆压紧机构将工件固定,开始车削第一个锥孔。车好第一个锥孔后松开螺杆压紧机构,退出分度定位锁紧结构,用杠杆插入分度盘拨动孔转动工件至下一个孔加工位置,调节分度定位锁紧插入分度盘定位槽内,然后用螺杆压紧机构,将工件固定车削第二个锥孔。如此重复直到加工完所用的等分锥孔。
该弹性柱销联轴器经加工使用验证,保证了各零件锥孔的尺寸精度,降低了表面粗糙度,完全达到设计要求,解决了大型泵用弹性柱销联轴器加工中的难题,为企业创造了良好的效益。
