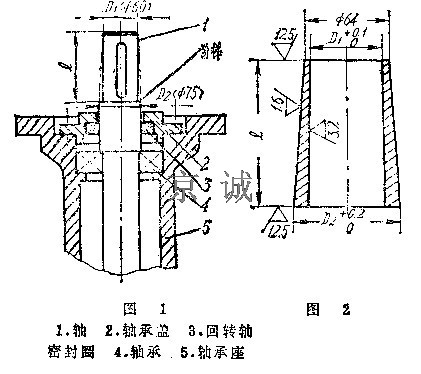

如图1为冷却塔用单、双级皮带减速器传动轴部分结构图。安装轴承时,首先将油封压入轴盖油封室内,再将轴承盖压装在轴承座上,由于输出轴轴伸端阶梯的作用,不易安装,原因是油封唇部较软遇到阶梯易翻唇,小弹簧易弹出,且不易被发现,造成油封损坏。安装时,往往要手持螺丝刀,一点一点将唇部挤上台阶在慢慢将轴承盖压在轴承座上。
为次我们制作了安装用的锥度套,尺寸如图2所示,安装时,将锥套套在轴伸D1上,由于小端尺寸小,油封可以顺利套入在慢慢向前推,随着锥度尺寸的慢漫扩大,油封唇部渐渐扩张,虽然油封在内看不到,但不会发生翻唇现象,效果良好。
