众所周知,棉籽绞笼在轧花、脱绒、榨油等棉籽输送中起着十分重要的作用,为了保证棉籽绞笼的畅通,联轴器起着很重要的作用,若联轴器出现故障会直接影响生产。
我厂原来使用的是棉籽绞笼联轴器是刚性凸凹式联轴器,在轧花、剥绒、榨油等生产中经常出现故障,往往一个轧季就需要更换一两次,他直接影响整个轧花生产,我厂对联轴器进行了改进,采用了东方红802履带式拖拉机联接变速器后弹性联轴器替代了这种刚性凸凹式联轴器。从2001年改进后,已使用两个轧季没有出现故障,效果良好。现就棉籽绞笼联轴器的改造作进一步的介绍。
联轴器的作用是将两个轴连接在一起、在机器运转时两轴不分离、必须停机后通过拆卸方可分离的装置,这是与离合器的不同之处,主要用来联结两轴使其一同回转传递运动和扭矩的设备称为联轴器。它的种类大体可分为两类:一类是刚性联轴器,另一类是弹性联轴器,下面主要介绍刚性凸凹式联轴器和弹性联轴器。

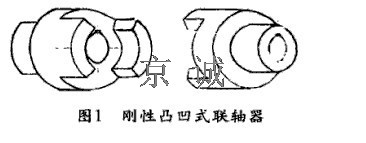

刚性凸凹式联轴器是利用组成零件之间具有某一方向或几个方向的活动度来补偿两轴对中的误差,不能缓冲、减振。它是由一个端面留有凸块的套筒嵌入一个端面开有凹槽的套筒组成的联轴器。工作时,它将两个轴联结为一体运转,依靠联轴器中的刚性零件的凸凹面之间的活动度来补偿两轴之间产生的位移和偏斜。在安装使用时,被联结的的两个轴它不可能严格对中,总会存在不同程度的相对偏移和偏斜,而两轴的轴心线不同轴旋转时凸块在凹槽内滑动,当转速较高时,凸块和凹槽的偏心将会产生较大的惯性力,从而给轴和轴承带来附加载荷,联轴器的凸凹面磨损也较严重,所以它只适宜用于低速、两轴相对位移和偏心度较小,载荷较轻的场合。
东方红802履带式拖拉机连接变速器的弹性联轴器,就是一种弹性联轴器,它是依靠橡胶元件的弹性变形来补偿两轴线夹角的偏心和两轴线位置的差异,它不仅仅可以补偿偏移而且可以减震,并且能够减少转动部件因两轴不同心度而导致的扭曲损坏,其结构如图2所示,该联轴器由两片模压成形的联接盘(10)作骨架,4个橡胶套(4)起缓冲作用。4个铁衬套(3)起保护橡胶衬套和传递动力作用,5个铁铆钉(6)将两片模压成型的连接盘(10)压铆合而成的弹性联轴器。弹性联轴器是靠4套M16x105mm的专用螺栓(1)和传动叉(2)结合,通过4个衬套把力量传递给橡胶元件,而橡胶元件具有柔性,所以在传递动力时通过弹性联轴器实现了柔性传递、减少了传动部件的冲击负荷,并能够减少零部件的损坏。
通过以上结构分析对比,刚性凸凹式联轴器,它是利用刚性零件凸凹面之间的活动度来补偿两轴之间的位置偏心的差异,若偏心角度大,凸凹面磨损加剧(需常加注润滑油,影响环境卫生)给轴和轴承带来了附加载荷,所以只适宜低速/载荷较轻的场合使用,而东方红802履带式拖拉机联结变速器的弹性联轴器,它是利用弹性橡胶元件的弹性来补偿两轴夹角的偏心位置差异,它不仅实现了柔性传递动力,而且可以减少使用部件的冲击载荷,起到缓冲,减震的作用,减少零部件的损坏。
