GY型(GYS型、GYH型)凸缘联轴器

GY型(GYS型、GYH型)凸缘联轴器
相关产品

YL、YLD型凸缘联轴

JQ型-夹壳联轴器,

GT、DF-Ⅰ、DT型刚

GY型(GYS型、GYH
相关产品图
栏目说明
刚性联轴器主要有夹壳联轴器和凸缘联轴器两种,结构简单,使用方便,可传递大的扭矩,但不能缓冲减震
详细描述

凸缘联轴器属于刚性联轴器,是把两个带有凸缘的半联轴器用普通平键分别与两轴连接,然后用螺栓把两个半联轴器连成一体,以传递运动和转矩。这种联轴器有两 种主要的结构形式:①靠铰制孔用螺栓来实现两轴对中和靠螺栓杆承受挤压与剪切来传递转矩;②靠一个半联轴器上的凸肩与另一个半联轴器上的凹槽相配合而对 中。连接两个半联轴器的螺栓可以采用A级和B级的普通螺栓,转矩靠两个半联轴器结合面的摩擦力矩来传递。
凸缘联轴器的材料可用灰铸铁或碳钢,重载时或圆周速度大于30米/秒时应用铸钢或锻钢。凸缘联轴器对两轴对中性的要求很高,当两轴有相对位移存在时,就会在机件内引起附加载荷,使工作情况恶化,这是它的主要缺点。但由于结构简单、成本低、可传递较大转矩,故当转速低、无冲击、轴的刚性大、对中性较好时常采用。

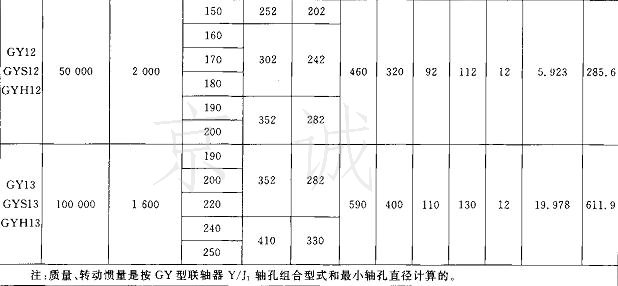

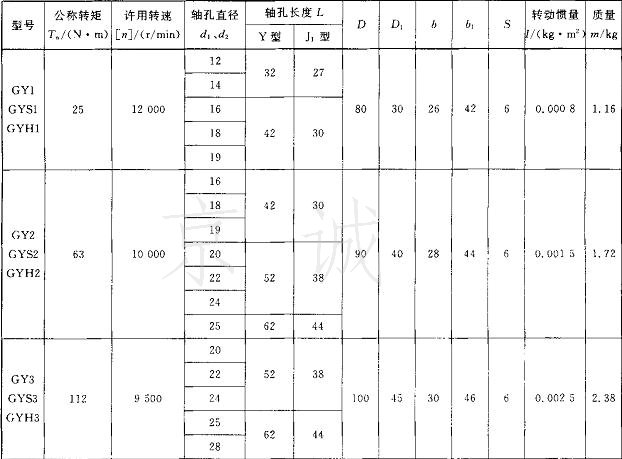

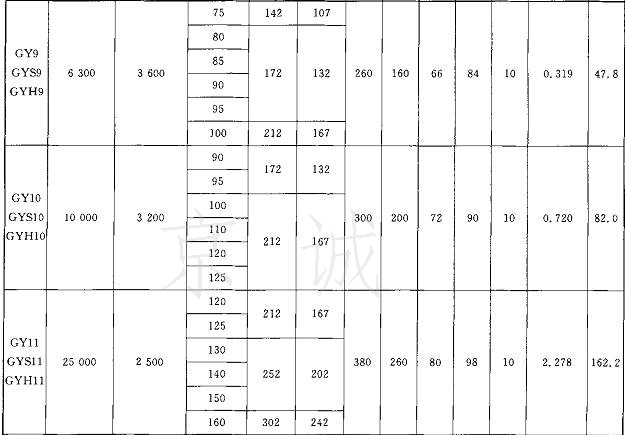

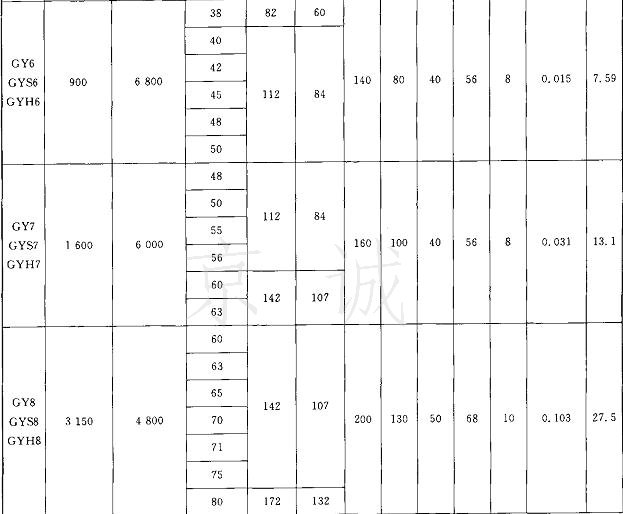

按国标GB/T5843-2003标准规定,可分为GY型凸缘联轴器、GYS型有对中榫凸缘联轴器、GYH有对中环凸缘联轴器三种。其结构形式和参数如下:

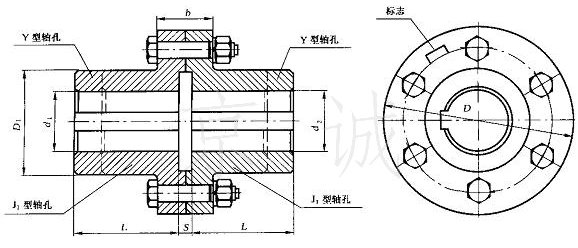

GY型凸缘联轴器

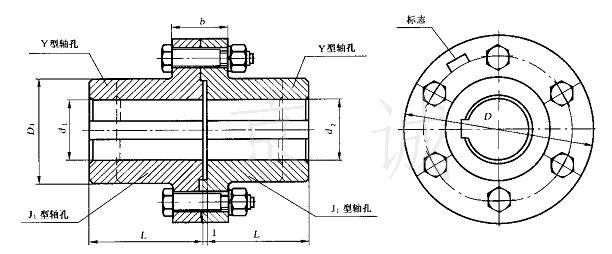

GYS型有对中榫凸缘联轴器

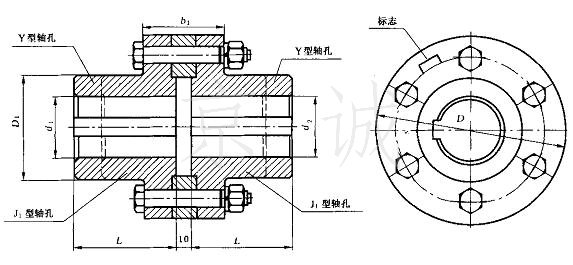

GYH有对中环凸缘联轴器



   本凸缘联轴器的轴孔和键槽形式符合GB/T3852之规定
