我厂在对矿用液力偶合器生产所进行的静平衡试验时,过去常采用间隙配合芯轴,安装费时,而且配合间隙会造成静平衡精度低。

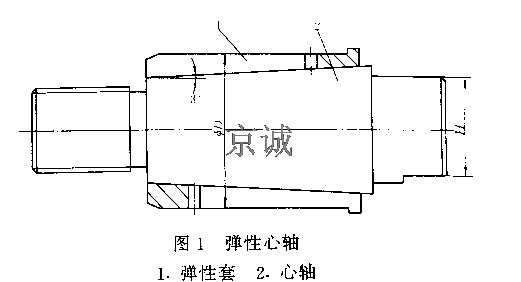

经过我们研究采用了弹性芯轴,如如1所示,其中ΦD尺寸是与液力偶合器轴套内孔相配合的尺寸
(1)芯轴左端用于压紧工件沿轴向向右移动,弹性套与芯轴用锥度配合,以缩小配合间隙。右端铣扁(尺寸H)便于夹紧,芯轴材料为40Cr,并进行调质处理。

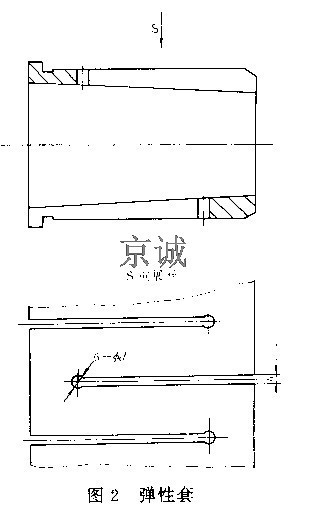

(2)弹性套选用弹簧钢,钻6-Φd孔后,铣宽b槽(注意端部留1-2mm不铣开),淬火后磨削内孔、外圆,最后由钳工修成如图2所示宽b槽
(3)加工时,弹性套内锥孔与芯轴外锥面需配磨。
(4)该弹性芯轴结构定位精度高、装配方法简单,有一定的使用价值。
