机械式扭力限制器(扭矩限制器)可选用目前市场上销售的螺栓调节摩擦板式扭力限制器(扭矩限制器),单对于离合器的设计。市场上销售的一些标准型离合器,大部分都是电磁离合器,当然也有一些摩擦式或嵌入式离合器,但由于其所需安装空间较大及制作复杂,价格较高,不符合设计和使用条件。经详细分析设计的具体要求,我们在扭力限制器和电机输出轴上设计机械式偏心销离合器,大大简化了设计,又解决了安装空间问题,使得结构更紧凑,满足了设计的合理性,经济性要求。

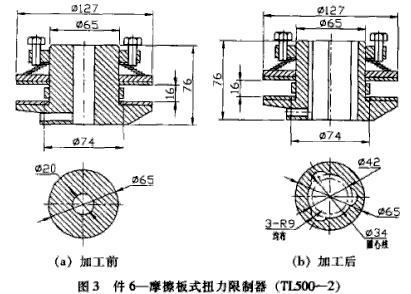

图为该传动设计设计总装图,图中空心输出轴电机固定于电机支座1上,根据功能和设计要求,电机轴8设计成图2形式,在电机轴上安装扭力限制器6(实际设计中选用TL500-2型)在扭力限制器(扭矩限制器)上安装-7链轮,通过链轮带动链条传动,可通过调节扭力限制上上均布的三个M8螺钉调节扭力值大小,当链条传输阻力超过所设定的最大扭力值是,链轮开始打滑,从而起到安全保护的作用。
