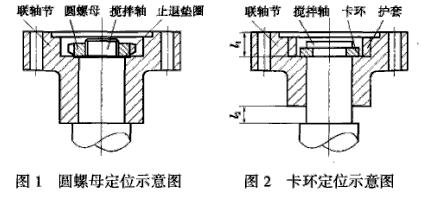

化工生产中的搅拌设备多数为直立容器搅拌,而在涂料工业中使用的搅拌设备大部分为中小型搅拌设备(电机功率小于22kW)。这类搅拌设备广泛应用立式带电机型摆线减速机,在摆线减速机中,化工部部颁标准型号为B3型以下的,采用的是无支点支架,搅拌轴与减速机输出轴采用凸缘联轴器相联,分为上、下两半联轴器。搅拌轴与上下联轴节轴向定位采用圆螺母和止推垫圈或是双螺母(图1)。
这种搅拌轴的定位方式存在以下缺点:(1)由于圆螺母装在下联轴节的凹座中,拆装不便;(2)工作可靠性不足,即圆螺母松脱,造成掉轴事故;(3)多次拆装,搅拌轴的螺纹及圆螺母容易损坏,增加了维修工作量。笔者受轴用弹性挡圈结构的启发,将搅拌轴与下联轴器的螺母定位改为卡环定位(图2)。 对比图1和图2可以看出,卡环定位搅拌轴头不需要切制螺纹及轴向槽,而是在距轴上端面约10mm的距离上切出一个环向槽,在环向槽内装卡环,卡环卫2个半环,有利于安装。护套的作用是保护卡环不从轴槽内脱出,若联轴器凹座的直径同卡环外径相差不大,也可以不装护套,同时,搅拌轴与联轴器内孔配合尺寸延长,如图2所示。
+
