水泥厂球磨弹性套柱销联轴器的改进

作者:admin    文章来源:河北京诚联轴器厂    点击数:    更新时间:2009-11-12

   某水泥厂使用的生料球磨机轴系输入部分多次发生振动过大引起地角螺栓损坏,轴承固定座掀翻等现象,经分析研究认定为球磨机振动过大的原因是球磨机与减速机联接部处的弹性套柱销联轴器的弹性橡胶垫和该处的靠背销的失效引起,我们对立即对该弹性联轴器的弹性橡胶垫和靠背销进行了改造,避免了此类事故的发生,保证了生产的稳定运行。

1 原结构存在的问题

  该联轴器为TL12型弹性套柱销联轴器(GB4323-2002),内孔径为Φ170mm,外径为Φ475mm,轴孔深302mm,采用ZG35铸钢加工而成,一侧为Φ375mm的圆上12个Φ375mm孔均布,另一侧为Φ375mm的圆上1∶10的12个锥孔均布,锥孔的大端直径为Φ46mm。
  改进前联接弹性柱销联轴器的靠背销采用45钢加工而成,弹性圈采用Φ45×Φ85的标准弹性圈,挡圈外径为Φ58mm、内径Φ46mm、宽15mm,每个柱销上用5个弹性圈1个挡圈联接,柱销、弹性圈和挡圈结构见图1。

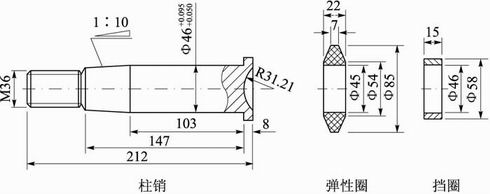

  图1 改进前联轴器联接件的尺寸

  出现的问题有:在联轴器使用过程中,弹性圈受挤压轮廓变小、撕裂、破碎,最后失去作用,形成弹性柱销本身与一侧联轴器的直接传递动力,柱销断裂,并波及整个传动轴,地脚螺栓松动、断裂,传动中心线发生位移;柱销长度不够而引起强度不够,易断裂;挡圈外径、宽度过小,易切入弹性圈中,未起到挡圈压紧的作用,并且加速了弹性圈的损坏。据统计,联轴器的联接件只有1个星期的使用寿命,主要是弹性圈损坏,以往每年1台磨机需更换弹性圈约1500件,柱销100~200件。

2 改进措施

  1)增加柱销的长度,约为1个弹性圈的长度(一边联轴器上的孔尚有足够深度),使柱销总长由212mm变为239mm,从而增加了柱销的强度。
  2)将弹性圈的外围宽度加宽,由原来的7mm增加到16mm,其外围尺寸的变化加大了弹性圈受力的接触面积,减小了胶圈的局部受力。
  3)将挡圈外径增大4mm,宽度加宽2mm,使挡圈不易切入弹性圈中,弹性圈受挤压起到预紧联轴器孔的作用,并能使弹性圈受力均匀、强度一致。
  改后的联接件结构见图2。改进前后联轴器的装配见图3。

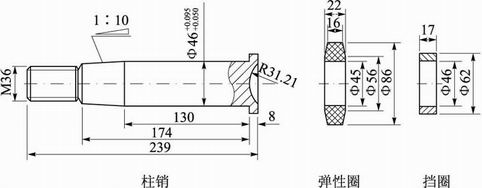

  图2 改进后联接件的尺寸

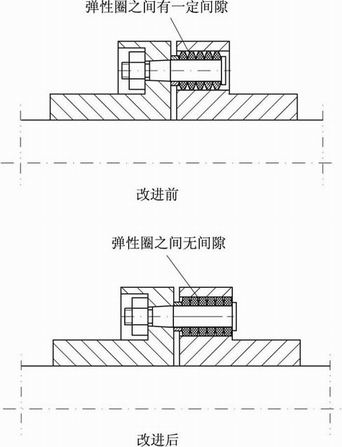

  图3 改进前后联轴器的装配

3 效果

  改进后每个柱销上可装6个弹性圈、1个挡圈。由于加大了各部件尺寸,增加了其所承受的扭转力,弹性圈的使用寿命可达半年以上,保证了整个传动部运转平稳。
