我厂鼓风机、引风机的传动部分是由电机通过弹性联轴器直接驱动风机轴,其上装有两只双列向心球面轴承,通过油池来润滑轴承,为防止泄漏原设计采用隙缝密封并配有甩油环,但泄漏相当严重。泄漏原因:当甩油环把润滑油甩到端盖内孔壁厚,油液将沿孔壁表面流到甩油环背面的风机轴上。孔与轴之间的间隙为0.1-0.3mm,由于风机转速很高(约1000r/min),难以形成油膜防止泄露。为此,我们试制了铝环密封装置。

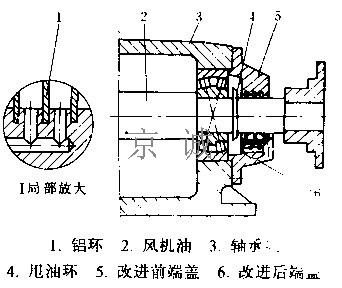

铝环密封装置见图示,铝环1内孔与风机轴2的密封面直径相等并按过渡配合加工,铝环外圆直径约为内孔直径的1.2倍。改进后端盖6支撑剖分式结构,缝隙段内孔略小于铝环外圆直径,并在内孔表面加工已组环形槽(图中取3条),槽宽根据铝环厚度而定,两侧按过渡配合。环形槽直径等于铝环外圆,然后对其中半边端盖得圆弧面底部开回油槽。
安装时注意事项:(1)端盖剖分面应水平地位于中部并涂上密封胶或生胶带。(2)将开有回油槽的半边端盖位于下部。(3)铝环制成剖分式,预先装入端盖内孔环形槽中并使剖分面与端盖剖分面平齐。由于铝环强度低,塑性高,与风机轴载短时间内即可跑合而且不伤轴表面。经常用密封效果好。
