离心泵内液体和泵外压力不同,顺着轴就要产生泄露,,为此需要设置密封装置,称其为轴封,泵常用的密封形式有三种:填料密封、机械密封、浮动密封。机械密封具有泄露量极少、寿命长、不需要调整、与轴磨损小等优点,因此广泛应用于各类离心泵中,特别是对于扬程(压力)高的泵,机械密封的作用更大。

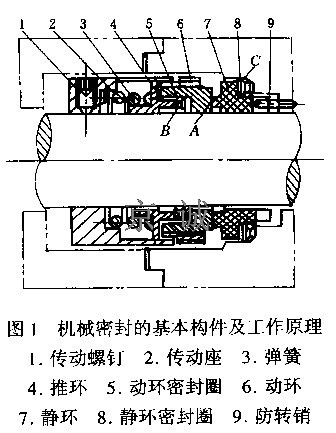

机械密封是靠一对相对运动的环的端面A(一个固定、另一个与轴一起旋转,见图1)互相贴合形成微小轴向间隙密封作用,这种装置称为机械密封。
机械密封通常由动环、静环、压紧元件和密封元件组成。
其中动环和静环的端面组成一对摩擦副。动环靠密封室中液体的压力和压紧元件的压力使动环端面压紧在静环端面上,并在两环端面上产生适当的比压和保持一层极薄的液体膜而达到密封的目的。
压紧元件产生的压力,可使泵在不运转状态下,也保持端面贴合,保证密封介质不外漏,并防止杂质进入密封端面。密封元件起密封动环与轴的间隙B、静环与压盖的间隙C的作用。同时对泵的振动、冲击起缓冲作用。
