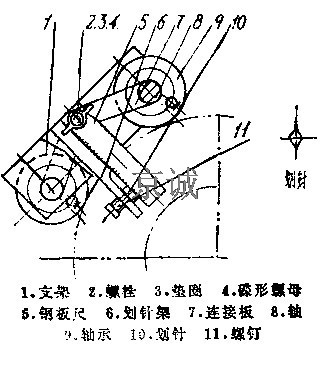

在联轴器法兰上钻孔,由于有些联轴器生产批量很小,不适合做钻模,只能用划线的方法确定孔的圆周线,采用如图所示的圆周线划线工具极为方便,尺寸准确,通用性强。
该工具主要由钢板尺,划针架6,轴承9,划针10等组成,使用时,可根据圆周线的图纸位置,再根据法兰盘外圆确定两轴承间的张开程度以后,锁紧碟形螺母4,工作时,使两个轴承沿着联轴器法兰盘的圆周移动,就可以划出法兰盘的圆周线了。
