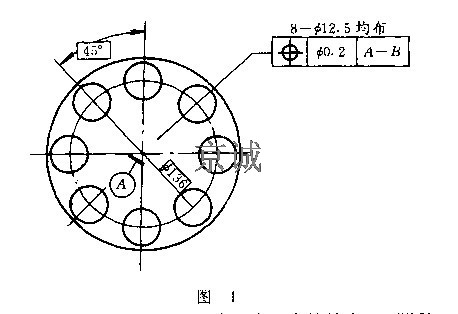

我厂是生产联轴器的专业厂家,有位置度要求的联轴器占产品的70%以上,我们根据技术图样(图1)上所标注的位置精度要求,设计了一个成组位置度检具,结构如图2所示
检具体1嵌有8个间隙定位配合的钻套6,测量部位2(心轴)与钻套采用间隙最小的间隙配合,导向部位4(莫氏锥柄)法兰盘用限位螺钉3固定在检具体上,定位部位7(顶尖)装入配合间隙最小的检具体中间孔中,顶尖中部装在压力弹簧5圈内受外力挤压后能在导向部位空挡处伸缩。
1、技术要求
定位部位(顶尖)锥面对基准的圆跳动不得大于0.005mm,导向部位(莫氏锥面)按标准涂色法检验,接触面积不得少于80%。
2检测方法
先将导向部位4(莫氏锥柄)插入偏摆仪顶尖套内,然后把联轴器两端中心孔用中心孔顶起转动零件,零件孔与检具孔相对应再测量部位2(心轴)一个一个插入孔内,心轴能顺利通过就保证了零件的装配。
