联轴器在造纸机械中应用非常广泛,这些机械包括原料制备机械、制浆机械、造纸机械、卷筒或平张纸品、以及纸和纸箱的加工。造纸机械联轴器是这些机械中传递动力的主要零件。因而联轴器在这些机械中的选型和应用也变得非常重要,下面我们以某造纸厂联轴器的改进来做一下探讨,该造纸厂的6#机压榨辊采用的机械传动方式如图1所示。

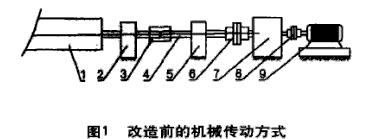

1-压榨辊 2-压榨辊轴承座 3-夹壳联轴器 4-短轴 5-支撑轴承座 6-销钉联轴器 7-减速机 8-联轴器 9-电机
由于减速机到压榨辊的传动距离较远,有800mm,再加上夹壳联轴器属于刚性联轴器,不具有调心性能,很难保证压榨辊和减速机输出轴的同轴度。多次发生压榨辊传动侧轴承、支撑轴承和减速机输出轴承损坏,造成计划外停机。
把短轴去掉,换成万向联轴器。改造过程为把原来的半联轴器3、半联轴器5以及合适长度的万向联轴器4,改造后如图2所示。

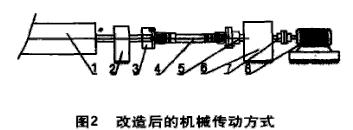

1-压榨辊 2-压榨辊轴承座 3-半联轴器 4-万向联轴器 5-半联轴器 6-减速机 7-销钉联轴器 8-电机
改造后,减速机运行平稳,压榨辊轴承至今也没损坏。
