目前联轴器较普遍采用美国PIGRIM公司生产的液压螺栓。与传统的螺栓相比,其直径方向上有较大的间隙(0.047mm-0.070mm),所以当液压螺栓从螺栓孔中抽出和插入时不易产生卡涩、咬死现象。安装好后,螺栓与液压螺栓孔表面有很紧密的配合(配合间隙问0),从而使传动良好并能保证了联轴器的同心度。
1 液压螺栓的结构

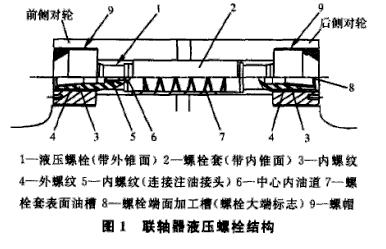

联轴器液压螺栓的结构如图1所示,包括带外锥的双头螺栓、带内锥面螺栓套和2个螺帽。液压螺栓瓦锥面和螺栓套内锥面得锥度相同,锥度为1:32;使用英国的BS970-817-N40钢材制作,具有较好的弹性和较高的强度。
2 液压螺栓的特点和工作原理
(1)液压螺栓类似膨胀螺栓,增加了一个可胀大的带有内锥面的螺栓套,螺栓套内表面也液压螺栓的外表面是锥度相同的圆锥配合。当在轴向给螺栓与螺栓套施加一个相反的作用力时,就会通过其相互配合的圆锥面对螺套产生一个扩大很多倍的径向应力。螺栓套外径加工成比螺栓孔径小(直径差为0.047mm-0.070mm),以保证未施加轴向力时,螺栓连同螺栓套易于穿进螺栓孔,而在施加轴向力后,螺栓套在弹性范围内径胀大,完全消除了与螺栓孔之间的径向间隙,保证两者紧密配合。当轴向力卸载后,螺栓套外径恢复为原加工尺寸,使液压螺栓连同螺栓套易于从螺栓孔内抽出。
(2)液压螺栓连同螺栓套穿过螺栓孔后,采用液压顶进装置是螺栓套牢固地套在液压螺栓上,并施加一个轴向力,使螺栓套胀大,知道螺栓套与螺栓孔之间间隙为0
当紧固(或松开)联轴器液压螺栓时,也采用液压螺栓拉伸装置拉伸螺栓。然后用手拧紧(或松开)螺帽,使液压螺栓保持一个预紧力。由于所使用的液压顶进装置和液压拉伸装置都是通过高压油泵施加设定的拉伸力(通过设定高压油泵出口的压力来实现),所以既省力又容易控制。
|
