密封是搅拌装置的重要组成部分。密封的作用保证轴转动的前提下,使搅拌装置内处于一定的正压或负压状态,防止被搅拌的物料逸出从内部和杂质从外部的渗入,因而不是所有的转轴密封型式都能用于装置。搅拌装置中常用的密封形式有三种,分别是:液封、填料密封和机械密封等。 4.1 液封 液封的作用是防止内部物料溢出和外部灰尘进入,或隔离搅拌的物料和环境周围的介质。但前提是搅拌装置内压力必须是常压。这种结构简单,没有和转动轴直接接触引起摩擦的零件。为了保证密封,转动的零件和静止的零件在设计时要有很小的间隙,因此对其密封部位零件的结构、加工精度、安装要求较高。 同时,受结构特点的影响,液封的使用范围较窄。一般适用于工作介质为非易燃易爆或毒性程度轻度危害,液封适用于搅拌装置内内工作压力等于常压,且内部工作温度范围为20-80℃。搅拌的物料为非易燃易爆有毒的介质。使用范围较窄。这是由其基本结构决定的。 4.2填料密封 填料密封是在固定部分的填料箱内放置填料盘根,通过填料盒转动的轴来实现密封的一种形式,这种密封结构在搅拌装置中比较常见,是一种传统的密封结构,其优点是结构简单,便于维护零件加工精度低,但填料寿命短,密封性能较差差需要定期维护。适用于常压或低压低转速、非腐蚀性和弱腐蚀性介质的场合,

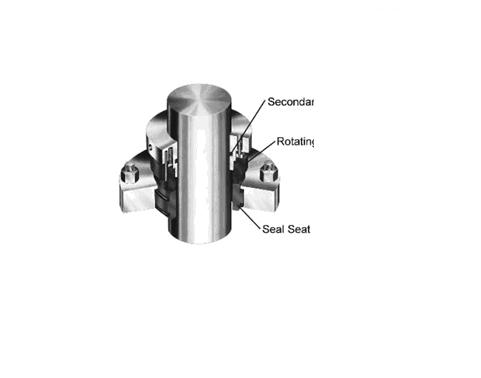

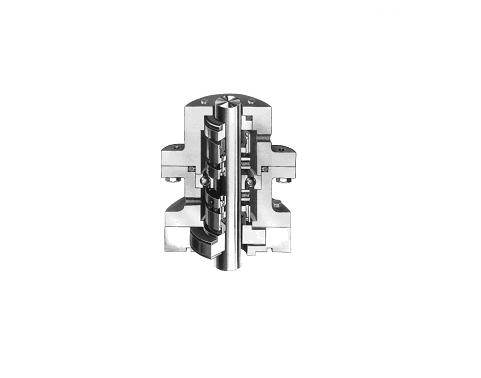

4.3 机械密封 机械密封又叫端面密封,是通过密封内端面贴合的动环和静环的旋转来实现密封的,它把轴的密封面有轴向改为轴向。机械密封的泄漏率低,密封性能可靠,功耗小,使用寿命长,无需经常维修,且能满足生产过程自动化和高温、低温、高压、高真空、高速以及各种易燃、易爆、腐蚀性、磨蚀性介质和含固体颗粒介质的密封要求。 与填料密封相比,机械密封具有以下优点: 1、密封可靠性高,泄露量小,在长期运转中机械密封泄漏量仅为填料密封的1%左右; 2、使用寿命长,在油、水介质中一般可达1-2年或更长,搅拌机在化工介质中一般能工作半年以上; 3、摩擦功率消耗低,其摩擦功率仅为填料密封的10-50%; 4、轴或轴套基本上不磨损; 5、维护简单,端面磨损后可自动补偿,一般情况下不需经常性维修; 6、抗振性好,对旋转轴的振动、偏摆以及轴对密封腔的偏斜不敏感; 7、适用范围广,能用于高温、低温、高压、真空、不同旋转频率,以及各种腐蚀性介质和含磨粒介质的密封。 正是由于机械密封的上述优点,其在装置中上已被广泛使用。 机械密封有单端面机械密封和双端面机械密封两种,单端面机械密封价格较低,当单端面机械密封不能达到要求时,需用双端面机械密封。 4 前三种属于接触式密封,磁力联轴器能从根本生将搅拌装置的内部和外部隔开,其原理是通过搅拌装置内外的高磁性材料的吸合来传递运动,更适合于剧毒、易燃、易爆,或较为昂贵的高纯度物料,或者需要在高压高真空等机械密封无法满足的情况 |
