制动轮

制动轮
相关产品

QPZ型气动盘式制动

YP系列电力液压盘

防风电磁块式制动

YWZ型电力液压块式

TJ2A系列节能电磁

节能型长行程电磁
相关产品图
栏目说明
详细描述

     我厂生产各种规格型号制动轮,主要型号有100制动轮、160制动轮、200制动轮、250制动轮、315制动轮、300制动轮、400制动轮、500制动轮、630制动轮、710制动轮、800制动轮、700制动轮。

   该标准适用于制动轮直径为100800mm的瓦块式制动器。
技术要求
轮缘表面淬火硬度3545HRC,深度为23mm
材料 D≤200mm者为45锻钢
D≥250mm
者为ZG340—570
键槽型式、尺寸及公差按GB/T 3852—97《联轴器轴孔和联接型式及尺寸》的规定。
标记示例:
制动轮200—Y60 JB/ZQ 4389—86
200—
制动轮直径,mm
Y—
圆柱形轴孔

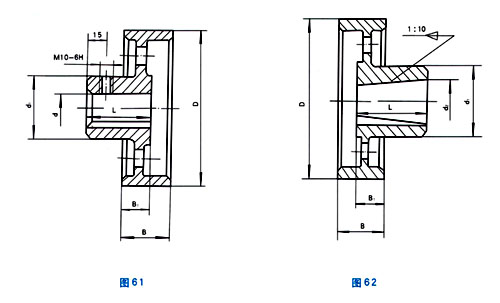

制动轮基本参数和主要尺寸 mm

   D



Y型轴孔

Z1型轴孔

B

B1

d1

转动
惯量
kg.m2

重量
kg

           d

     L

          dZ

   L

100

25,28

62

25,28

44

70

35

65

0.0075

3.0

30,32,35

82

30,32,35

60

160

25,28

62

25,28

44

70

35

65

0.03

5

30,32,35

82

30,32,35

60

200

25,28

62

30,32,35,38

60

85

42.5

100

0.20

10.0

30,32,35,38

82

40,42,45,48,50,55

112

0,42,45,48,50,55

84

250

30,32,35,38

82

30,32,35,38

60

105

52.5

115

028

18.0

40,42,45,48,50,55

112

40,42,45,48,50,55

84

60

142

60

107

315

(300)

40,42,45,48,50,55

112

60,65,70,75

107

135

67.5

120

0.60

24.5

60,65

142

400

60,65,70,75

142

60,65,70,75

107

170

85

175

0.75

60.7

80,85

172

80,85,90,95

132



167

500

80,85,90,95

172

75

107

210

105

210

2.0

100.6

100,110

212

80,85,90,95

132

100,110,120

167

130

202

630

(600)

90,95

172

90,95

132

265

132.5

210

5.0

132.1

100,110

212

100,110,120

167

130

202

710

(700)

100,110,120

212

110,120

167

300

150

210

10

183.4

130

252

130

202

800

130,140,150

252

130,140,150

202

340

170

230

16.75

230.9
