Z20胀紧联接套系列

Z20胀紧联接套系列
相关产品

Z20胀紧联接套系列

Z19B胀接联接套系

Z19A胀紧联接套系

Z18胀紧联接套系列

Z17B胀紧联接套系

Z17A胀紧联接套系
相关产品图
栏目说明
胀紧联结套(简称胀套)的主要用途是代替单键和花键的联结作用,以实现机件(如齿轮、飞轮、皮带轮等)与轴的联结,用以传递负荷,其功能在使用中分胀紧与锁紧二大类。
详细描述

胀套联结具有许多独特的优点:
1 使用胀套使主机零件制造和安装简单。安装胀套的轴和孔的加工不像过盈配合那样要求高精度的制造公差。胀套安装时无须加热、冷却或加压设备,只须将螺栓按要求的力矩拧紧即可。且调整方便,可以将轮毂在轴上方便地调整到所需位置。胀套也可以用来联结焊接性差的零件。
2 胀套的使用寿命长,强度高。胀套依靠摩擦传动,对被联结件没有键槽削弱,也无相对运动,工作中不会产生磨损。
3 胀套在超载时,将失去联结作用,可以保护设备不受损害。
4 胀套联结可以承受多重负载,其结构可以做成多种式样。根据安装负载大小,还可以多个胀套串联使用。
 5 胀套拆卸方便,且具有良好的互换性。由于胀套能把较大配合间隙的轴毂结合起来,拆卸时将螺栓拧松,即可使被联结件容易拆开。胀紧时,接触面紧密亿贴合不锈蚀,也便于拆开。

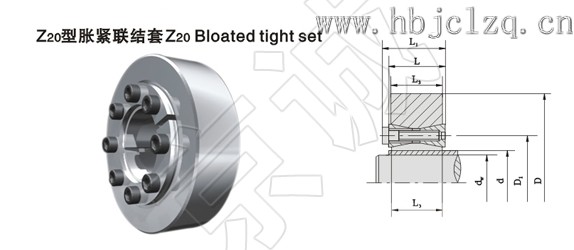

Z20胀紧联接套系列基本参数:





基本尺寸(mm)Dimensions

额定负荷

内六角螺钉

重量
kg

d

dw

D

D1

L4

L

L3

转矩Mt
kN.m

轴向力Ft
kN

d1

n

MA
N.m

25

18
20

60

37.5

27.5

20

17

0.190
0.255

21
25

M6×18

9

17

0.37

30

20
22
24

65

42.5

27.5

20

17

0.205
0.270
0.340

20
24
28

M6×18

9

17

0.42

35

25
28
30

72

47.5

27.5

20

17

0.365
0.490
0.585

29
35
39

M6×18

12

17

0.48

40

30
32
34
35

78

52.5

27.5

20

17

0.555
0.590
0.710
0.770

37
37
42
44

M6×18

15

17

0.54

45

35
36
38

92

60

33.5

24

20

0.960
1.030
1.200

55
57
63

M8×22

12

41

0.92

50

38
40
42

98

65

33.5

24

24

1.010
1.160
1.320

53
58
63

M8×22

12

41

1.0

55

42
45
48

105

70

33.5

24

24

1.330
1.590
1.880

63
70
78

M8×22

14

41

1.1

60

48
50
52

110

75

33.5

24

24

1.600
1.780
1.890

67
71
73

M8×22

14

41

1.2

70

55
58
60

138

90

39.5

28

24

2.930
3.370
3.690

106
116
123

M10×25

14

83

2.3

80

62
65
68
70

145

100

39.5

28

24

3.140
3.570
4.020
4.350

101
110
118
124

M10×25

14

83

2.4

90

70
75
78

160

110

39.5

28

24

4.090
4.890
5.420

117
130
139

M10×25

16

83

2.8

100

78
80
82
85

180

122.5

47

33

26

5.980
6.370
6.490
7.160

153
159
158
168

M12×30

14

145

3.8

110

85
88
90
95

190

132.5

47

33

26

6.180
6.800
7.240
8.380

145
154
160
176

M12×30

14

145

4.1

120

95
100
105

205

142.5

47

33

26

8.250
9.450
10.740

173
189
204

M12×30

16

145

4.7

140

110
115
120

230

165

52

38

34

12.860
14.440
16.140

233
251
269

M12×35

22

145

7.4

160

125
130
135
140

260

185

52

38

34

17.130
18.990
20.940
23.000

274
292
310
328

M12×35

26

145

9.2

注:Z20型联结紧套螺钉的机械性能等级为12.9级。
