| | 胀紧联结套(简称胀套)的主要用途是代替单键和花键的联结作用,以实现机件(如齿轮、飞轮、皮带轮等)与轴的联结,用以传递负荷,其功能在使用中分胀紧与锁紧二大类。 |
| |
| 胀套联结具有许多独特的优点: 1 使用胀套使主机零件制造和安装简单。安装胀套的轴和孔的加工不像过盈配合那样要求高精度的制造公差。胀套安装时无须加热、冷却或加压设备,只须将螺栓按要求的力矩拧紧即可。且调整方便,可以将轮毂在轴上方便地调整到所需位置。胀套也可以用来联结焊接性差的零件。 2 胀套的使用寿命长,强度高。胀套依靠摩擦传动,对被联结件没有键槽削弱,也无相对运动,工作中不会产生磨损。 3 胀套在超载时,将失去联结作用,可以保护设备不受损害。 4 胀套联结可以承受多重负载,其结构可以做成多种式样。根据安装负载大小,还可以多个胀套串联使用。 5 胀套拆卸方便,且具有良好的互换性。由于胀套能把较大配合间隙的轴毂结合起来,拆卸时将螺栓拧松,即可使被联结件容易拆开。胀紧时,接触面紧密亿贴合不锈蚀,也便于拆开。

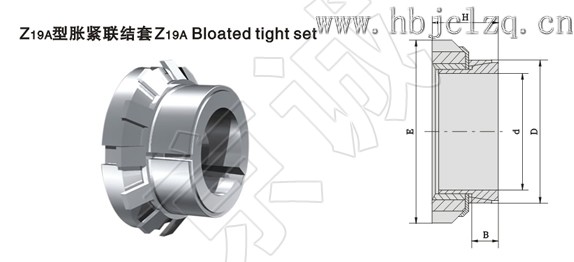

Z19A胀紧联接套系列基本参数:
|
|
|
|
|
基本尺寸(mm)Dimensions |
额定负荷 |
螺母 |
胀套与轴结结合面上的压力pt |
胀套与轮载结合面上的压力pt |
重量 |
d |
D |
E |
H |
B |
转矩Mt |
轴向力Ft |
d1 |
MA |
N/mm2 |
N/mm2 |
kg |
kN.m |
kN |
N.m |
14 |
25 |
32 |
16.5 |
6.5 |
38 |
5.1 |
M20×1 |
95 |
200 |
110 |
0.05 |
15 |
25 |
32 |
16.5 |
6.5 |
41 |
5.5 |
M20×1 |
95 |
185 |
110 |
0.04 |
16 |
25 |
32 |
16.5 |
6.5 |
43 |
5.45 |
M20×1 |
95 |
174 |
110 |
0.04 |
17 |
26 |
32 |
16.5 |
6.5 |
47 |
5.5 |
M20×1 |
95 |
164 |
107 |
0.04 |
18 |
26 |
32 |
16.5 |
6.5 |
49 |
5.4 |
M22×1 |
95 |
155 |
107 |
0.04 |
18 |
30 |
38 |
16.5 |
6.5 |
58 |
6.6 |
M25×1.5 |
160 |
185 |
112 |
0.06 |
19 |
30 |
38 |
18 |
6.5 |
62 |
6.6 |
M25×1.5 |
160 |
176 |
112 |
0.06 |
20 |
30 |
38 |
18 |
6.5 |
66 |
6.6 |
M25×1.5 |
160 |
167 |
111 |
0.06 |
22 |
32 |
38 |
18 |
6.5 |
73 |
6.6 |
M25×1.5 |
160 |
152 |
105 |
0.06 |
24 |
35 |
45 |
18 |
6.5 |
105 |
8.75 |
M30×1.5 |
220 |
185 |
127 |
0.08 |
25 |
35 |
45 |
18 |
6.5 |
110 |
8.8 |
M30×1.5 |
220 |
178 |
127 |
0.07 |
28 |
36 |
45 |
18 |
6.5 |
120 |
8.55 |
M32×1.5 |
220 |
159 |
124 |
0.06 |
28 |
40 |
52 |
18 |
6.5 |
149 |
10.6 |
M35×1.5 |
340 |
188 |
141 |
0.09 |
30 |
40 |
52 |
19.5 |
7 |
160 |
10.6 |
M35×1.5 |
340 |
164 |
123 |
0.09 |
32 |
42 |
52 |
19.5 |
7 |
170 |
10.6 |
M36×1.5 |
340 |
154 |
117 |
0.09 |
35 |
45 |
58 |
21.5 |
8 |
230 |
13.1 |
M40×1.5 |
480 |
153 |
120 |
0.11 |
36 |
45 |
58 |
21.5 |
8 |
240 |
13.3 |
M40×1.5 |
480 |
149 |
120 |
0.1 |
38 |
48 |
58 |
21.5 |
8 |
250 |
13.1 |
M42×1.5 |
480 |
141 |
112 |
0.12 |
38 |
50 |
58 |
21.5 |
8 |
250 |
13.1 |
M42×1.5 |
480 |
141 |
112 |
0.14 |
40 |
50 |
65 |
24.5 |
10 |
310 |
15.5 |
M42×1.5 |
680 |
124 |
93 |
0.14 |
40 |
52 |
65 |
24.5 |
10 |
310 |
15.5 |
M45×1.5 |
680 |
120 |
93 |
0.17 |
42 |
55 |
65 |
25.5 |
10 |
320 |
15.2 |
M48×1.5 |
680 |
114 |
87 |
0.2 |
45 |
55 |
70 |
25.5 |
10 |
400 |
17.7 |
M50×1.5 |
870 |
122 |
96 |
0.16 |
45 |
57 |
70 |
25.5 |
10 |
400 |
17.7 |
M50×1.5 |
870 |
122 |
96 |
0.2 |
48 |
60 |
75 |
25.5 |
10 |
500 |
20.8 |
M55×2 |
970 |
135 |
105 |
0.21 |
50 |
60 |
75 |
25.5 |
10 |
520 |
20.8 |
M55×2 |
970 |
130 |
105 |
0.18 |
50 |
62 |
75 |
25.5 |
10 |
520 |
20.8 |
M55×2 |
970 |
130 |
105 |
0.22 |
55 |
65 |
80 |
27.5 |
12 |
610 |
22 |
M60×2 |
1100 |
103 |
84 |
0.21 |
55 |
68 |
80 |
27.5 |
12 |
610 |
22 |
M60×2 |
1100 |
103 |
84 |
0.28 |
56 |
68 |
80 |
27.5 |
12 |
620 |
22 |
M60×2 |
1100 |
101 |
82 |
0.26 |
60 |
70 |
85 |
30 |
12 |
800 |
26.6 |
M65×2 |
1300 |
113 |
93 |
0.24 |
60 |
73 |
85 |
30.5 |
12 |
800 |
26.6 |
M65×2 |
1300 |
113 |
93 |
0.33 |
63 |
79 |
92 |
30.5 |
14 |
980 |
31.1 |
M70×2 |
1600 |
107 |
86 |
0.43 |
65 |
79 |
92 |
30.5 |
14 |
1010 |
31 |
M70×2 |
1600 |
104 |
86 |
0.38 |
70 |
84 |
98 |
31.5 |
14 |
1240 |
35.4 |
M75×2 |
2000 |
110 |
92 |
0.42 |
| |
| | |
| |
