胀紧联结套(简称胀套)的主要用途是代替单键和花键的联结作用,以实现机件(如齿轮、飞轮、皮带轮等)与轴的联结,用以传递负荷,其功能在使用中分胀紧与锁紧二大类。
详细描述

相对于Z2型,Z6型更适用于传递扭矩和轴向载荷较大的场合。

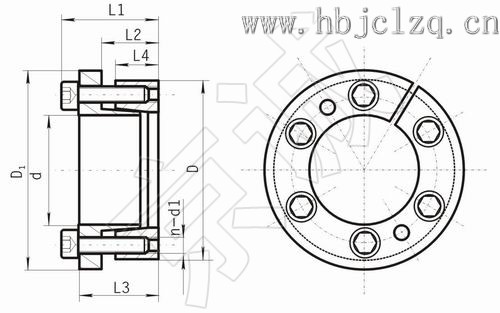

Z6型锁紧联结盘的基本尺寸(按JB/T 7934-1999生产)

基 本 尺 寸

内六角螺钉

额定负荷

胀套与轴
结合面上
的 压 力
Pf
N/mm2

胀套与轮
毂结合面上的压力
Pf′
N/mm2

螺钉的拧 紧
力 矩
MA
N·m

重 量

kg

d

D

L

L0

L1

L2

d1

n

轴向力
F1
KN

转 矩
M1
KN·m

mm

20

47

17

22

28

34

M6×20

5

30

0.29

220

95

17

0.25

22

47

17

22

28

34

M6×20

5

30

0.32

200

95

0.25

24

50

17

22

28

34

M6×20

5

30

0.37

200

95

0.27

25

50

17

22

28

34

M6×20

6

36

0.45

215

110

0.27

28

55

17

22

28

34

M6×20

6

36

0.50

200

100

0.32

30

55

17

22

28

34

M6×20

6

36

0.54

190

100

0.35

32

60

17

22

28

34

M6×20

8

48

0.77

215

115

0.37

35

60

17

22

28

34

M6×20

8

48

0.84

190

110

0.34

38

65

17

22

28

34

M6×20

8

48

0.91

195

115

0.40

40

65

17

22

28

34

M6×20

8

48

0.96

190

105

0.38

45

75

20

25

33

41

M8×25

7

77

1.75

230

135

41

0.63

50

80

20

25

33

41

M8×25

7

77

1.93

210

130

0.68

55

85

20

25

33

41

M8×25

8

88

2.45

215

135

0.73

60

90

20

25

33

41

M8×25

8

88

2.70

190

125

0.78

63

95

20

25

33

41

M8×25

9

100

3.18

205

140

0.89

65

95

20

25

28

41

M8×25

9

100

3.25

200

135

0.83

70

110

24

30

40

50

M10×30

8

141

5.00

220

140

83

1.33

75

115

24

30

40

50

M10×30

8

141

5.25

200

130

1.40

80

120

24

30

40

50

M10×30

8

141

5.60

190

125

1.48

85

125

24

30

40

50

M10×30

9

159

6.75

200

135

1.55

90

130

24

30

40

50

M10×30

9

159

7.10

190

130

1.63

95

135

24

30

40

50

M10×30

10

176

8.35

200

140

1.70

100

145

26

32

44

56

M12×30

8

205

10.30

210

145

145

2.60

110

155

26

32

44

56

M12×30

8

205

11.25

190

135

2.80

120

165

26

32

44

56

M12×30

9

231

13.9

210

145

3.00

130

180

34

40

52

64

M12×30

12

308

20.00

190

140

4.60

140

190

34

40

54

68

M14×40

9

317

22.25

180

130

230

4.90

150

200

34

40

54

68

M14×40

10

352

26.3

190

140

5.20

160

210

34

40

54

68

M14×40

11

287

31.0

190

145

5.50

170

225

44

40

64

78

M14×40

12

422

35.9

150

115

7.75

180

235

44

50

64

78

M14×40

12

422

38.0

145

110

8.15

190

250

44

50

64

78

M14×40

15

528

50.1

170

130

9.50

200

260

44

50

64

78

M14×40

15

528

52.8

160

125

9.90

220

285

50

56

72

88

M16×40

12

587

64.5

145

110

355

13.40

240

305

50

56

72

88

M16×40

15

734

88

165

130

14.30

260

325

50

56

72

88

M16×40

18

880

114

180

145

15.50

280

355

60

66

84

102

M18×50

16

948

132

150

120

485

22.90

300

375

60

66

84

102

M18×50

18

1059

159

160

125

24.40

320

405

74

81

101

121

M20×50

18

1374

220

150

120

690

36.10

340

425

74

81

101

121

M20×50

21

1603

272.5

175

135

38.40

360

455

86

94

116

138

M22×60

18

1710

308

140

110

930

46.20

380

475

86

94

116

138

M22×60

21

1995

379

155

125

55.00

400

495

86

94

116

138

M22×60

21

1995

399

150

120

61.
