Z5胀紧联接套系列

Z5胀紧联接套系列
相关产品

Z20胀紧联接套系列

Z19B胀接联接套系

Z19A胀紧联接套系

Z18胀紧联接套系列

Z17B胀紧联接套系

Z17A胀紧联接套系
相关产品图
栏目说明
胀紧联结套(简称胀套)的主要用途是代替单键和花键的联结作用,以实现机件(如齿轮、飞轮、皮带轮等)与轴的联结,用以传递负荷,其功能在使用中分胀紧与锁紧二大类。
详细描述

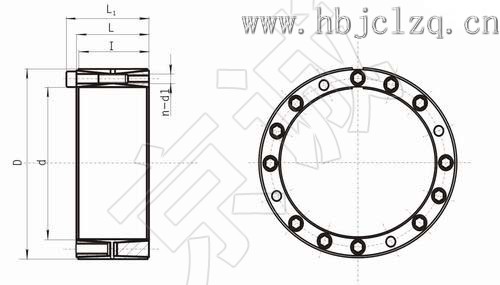

Z5型胀紧套与Z4型比较各锥环锥度相同,且内环中间有凸缘,便于拆卸。Z5型结合面较长,锥度较小,用于传递较大载荷和对中精度要求较高的场合。
安装参考范例





基 本 尺 寸

额定负荷

胀套与轴
结合面上
的 压 力
Pf
N/mm2

胀套与轮
毂结合面
上的压力
Pf′
N/mm2

螺钉的
拧 紧
力 矩
MA
N·m

重 量

kg

d

D

l

L

L1

d1

n

轴向力
F1
KN

转 矩
M1
KN·m

mm

100

145

60

65

77

M12

10

288

14.4

192

132

145

4.1

110

155

15.8

175

123

4.4

120

165

12

346

20.8

192

139

4.8

130

180

68

74

86

M12

15

433

28.1

193

139

145

6.5

140

190

18

519

36.3

214

157

7.0

150

200

39.0

200

150

7.4

160

210

21

606

48.5

219

167

7.8

170

225

75

81

95

M14

18

712

60.6

215

162

230

10.0

180

235

64.1

203

155

10.6

190

250

88

94

108

20

792

75.2

178

135

14.3

200

260

24

950

95.0

203

156

15.0

210

275

98

104

120

M16

18

970

102.0

187

142

355

17.5

220

285

990

109.0

183

141

19.8

240

305

24

1318

158.0

222

176

21.4

250

315

1340

167.5

215

170

22.0

260

325

25

1370

178.0

172

23.0

280

355

120

126

144

M18

24

1590

222.5

188

149

485

35.2

300

375

25

1650

248.0

183

146

37.4

320

405

135

142

162

M20

2140

344.0

192

152

690

51.3

340

425

365.0

181

144

54.1

360

455

158

165

187

M22

2670

480.0

176

139

930

75.4

380

475

508.0

166

133

79.0

400

495

535.0

158

128

82.8

420

515

30

3200

673.0

181

147

86.5

450

555

172

180

204

M24

3700

832.5

175

142

1200

112.0

480

585

32

3950

948.0

143

119.0

500

605

988.0

168

139

123.0

530

640

190

200

227

M27

30

4320

1145.0

157

130

1600

151.0

560

670

1210.0

148

124

160.0

600

710

32

4610

1380.0

147

124

170.0
