| | | 相关产品图 | |
| | | 胀紧联结套（简称胀套）的主要用途是代替单键和花键的联结作用，以实现机件（如齿轮、飞轮、皮带轮等）与轴的联结，用以传递负荷，其功能在使用中分胀紧与锁紧二大类。 |
| |

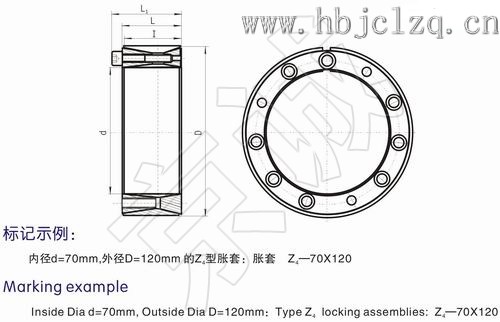

| Z4型胀紧套由锥度不同的开口双锥内环与开口双锥外环及两个双锥压紧环组成，用内六角螺栓锁紧。与Z2型比较，结合面长，对中精度高，用于旋转精度要求较高和传递较大载荷的场合。

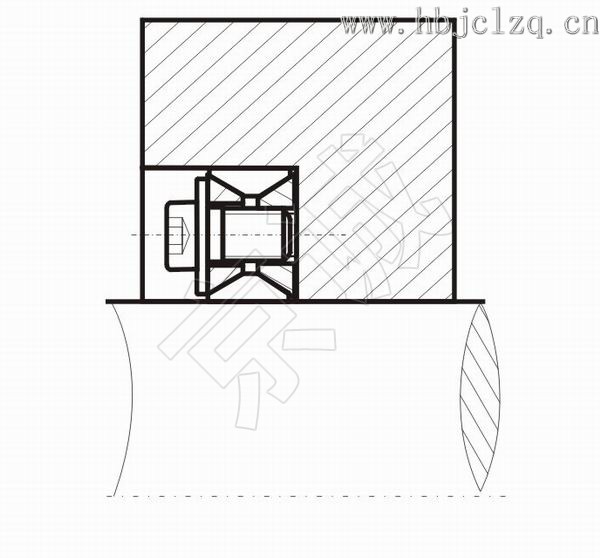

安装参考范例
|
基 本 尺 寸 |
额定负荷 |
胀套与轴
结合面上
的 压 力
P f
N/mm 2 |
胀套与轮
毂结合面
上的压力
P f′
N/mm 2 |
螺钉的拧 紧
力 矩
M A
N·m |
重 量
kg |
|
d |
D |
l |
L |
L1 |
d 1 |
n |
轴向力
F 1
KN |
转 矩
M 1
KN·m |
|
mm |
|
70 |
120 |
56 |
62 |
74 |
M12 |
8 |
197 |
6.85 |
201 |
117 |
145 |
3.3 |
|
80 |
130 |
12 |
291 |
11.65 |
263 |
162 |
3.7 |
|
90 |
140 |
290 |
13.00 |
234 |
150 |
4.0 |
|
100 |
160 |
74 |
80 |
94 |
M14 |
15 |
389 |
19.70 |
213 |
133 |
230 |
7.2 |
|
110 |
170 |
483 |
22.60 |
242 |
157 |
7.7 |
|
120 |
180 |
482 |
28.90 |
222 |
148 |
8.3 |
|
125 |
185 |
480 |
30.00 |
212 |
143 |
8.5 |
|
130 |
190 |
31.20 |
205 |
140 |
8.8 |
|
140 |
200 |
18 |
574 |
40.20 |
227 |
159 |
9.3 |
|
150 |
210 |
572 |
42.90 |
212 |
152 |
10.0 |
|
160 |
230 |
88 |
94 |
110 |
M16 |
800 |
64.00 |
227 |
158 |
355 |
14.9 |
|
170 |
240 |
795 |
67.80 |
214 |
152 |
15.7 |
|
180 |
250 |
21 |
923 |
83.00 |
235 |
170 |
16.4 |
|
190 |
260 |
921 |
88.00 |
223 |
163 |
17.2 |
|
200 |
270 |
24 |
1050 |
105.00 |
242 |
179 |
18.8 |
|
210 |
290 |
110 |
116 |
134 |
M18 |
20 |
1118 |
117.30 |
197 |
143 |
485 |
23.0 |
|
220 |
300 |
21 |
1120 |
123.00 |
189 |
138 |
27.7 |
|
240 |
320 |
24 |
1280 |
153.00 |
198 |
148 |
29.8 |
|
250 |
330 |
27 |
1282 |
160.20 |
205 |
157 |
31.0 |
|
260 |
340 |
1430 |
186.00 |
157 |
32.0 |
|
280 |
370 |
130 |
136 |
156 |
M20 |
24 |
1650 |
230.00 |
192 |
145 |
690 |
46.0 |
|
300 |
390 |
245.00 |
179 |
138 |
49.0 | |
| | | |
| |
|
