Z3胀紧联接套系列

Z3胀紧联接套系列
相关产品

Z20胀紧联接套系列

Z19B胀接联接套系

Z19A胀紧联接套系

Z18胀紧联接套系列

Z17B胀紧联接套系

Z17A胀紧联接套系
相关产品图
栏目说明
胀紧联结套(简称胀套)的主要用途是代替单键和花键的联结作用,以实现机件(如齿轮、飞轮、皮带轮等)与轴的联结,用以传递负荷,其功能在使用中分胀紧与锁紧二大类。
详细描述

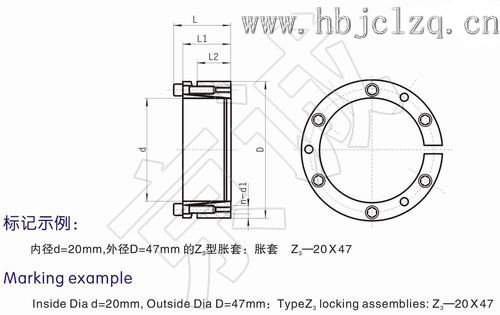

Z3型胀紧套内外锥环用内六角螺栓拧紧,能传递较大载荷,并且一个锥环上有拆卸螺纹孔;Z3型结合面较长,对中性好,适用于旋转精度要求较高和传递大载荷的场合。

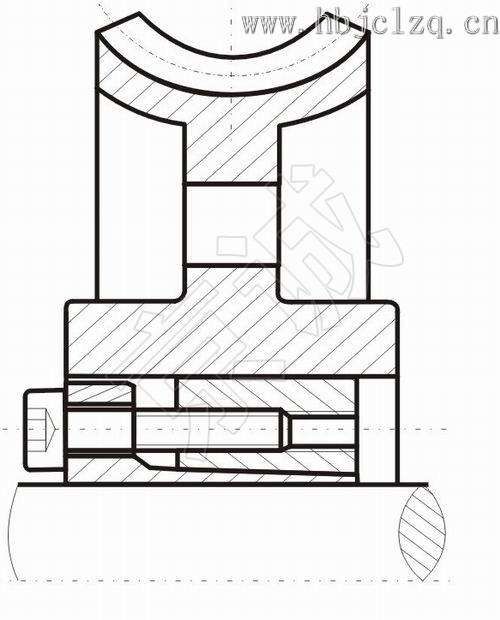

安装参考范例




基 本 尺 寸

额定负荷

胀套与轴
结合面上
的 压 力
P f
N/mm 2

胀套与轮
毂结合面
上的压力
P f′
N/mm 2

螺钉的
拧 紧
力 矩
M A
N·m

重 量

kg

d

D

L

L1

L 2

d 1

n

轴向力F 1
KN

转 矩
M 1
KN·m

mm

20

47

37

31

21.7

M6

4

30

0.30

287

90

17

0.29

22

47

0.33

260

90

0.27

25

50

5

35

0.44

287

106

0.30

28

55

0.49

256

96

0.36

30

55

0.53

239

96

0.34

35

60

45

0.81

246

106

0.38

40

65

0.94

215

98

0.41

45

75

46

38

25.3

M8

6

80

1.86

283

134

41

0.70

50

80

2.07

255

126

0.76

55

85

7

90

2.54

270

138

0.82

60

90

2.77

247

130

0.88

65

95

8

105

3.58

261

141

0.94

70

110

60

50

33.4

M10

7

140

5.10

244

128

83

2.10

75

115

5.46

228

119

2.20

80

120

5.85

214

112

2.30

85

125

8

175

7.45

230

129

2.40

90

130

7.90

217

124

2.60

95

135

10

205

9.90

257

149

2.70

100

145

68

58

40.8

220

11.00

192

114

3.70

105

150

11.55

210

114

3.90

110

155

12.10

175

107

4.00

120

165

12

260

15.70

192

120

4.30

125

170

M12

10

320

17.50

189

120

145

4.80

130

180

20.70

188

120

5.90

140

190

22.50

175

114

6.30

150

200

77

65

45.4

12

380

28.50

196

130

6.70
