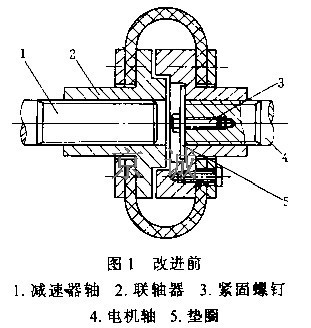

CD1、MD1型电动葫芦在使用中频频发生制动失灵的故障,,经检修发现,由于紧固联轴器的螺栓3松动,限制了电机轴4的轴向位移,使风扇只动轮不能与锥形制动环接触,导致制动失灵,这种故障大多发生在吊起重物后,具有隐蔽性、突发性,存在着事故隐患。为此,对联轴器的结构做如下改进。
改进后的结构如2所示,将原来的紧固螺钉、垫圈做成一整体件3,在法兰的适当位置钻5.5的孔,联轴器与电机轴组装后,用螺钉垫圈整体件3固定。再在联轴器上配钻4.2mm孔,攻丝M5,旋紧M5的止动螺钉1。由于止动螺钉处在偏心位置,只承受剪切力,止动螺钉1不会发生松动,脱出。经校验M5止动螺钉强度足够。改进后的结构,经长期使用证明,安全可靠。
