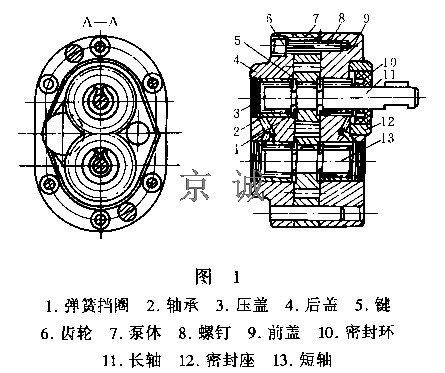

CB-B型齿轮泵属于一种外啮合的低压齿轮泵,额定压力为2.5Mpa,广泛应用于各类机床液压系统中,其结构如图1所示。
我厂某机床上使用CB-B63齿轮泵,使用中发生故障,主要表现为齿轮泵虽在电机带动下工作,但油泵排出的流量小,满足不了性能要求。将泵解体后,发现前、后改与两齿轮泵接触面产生严重拉伤,两齿轮端面也发生不同程度磨损,由此可断定输出流量减小是因为内泄露太大所造成。故制定以下修复工艺。
1 齿轮修复
在平面磨床上精磨齿轮两端面,然后用金相砂纸抛光.为保证两齿轮厚度一致,需要两件同时磨削,并注意保证齿轮端面与轴孔垂直度误差不大于0.01mm,齿轮齿形轻微磨损,无需修理.
2 泵前、后盖拉上面的修复
在平面磨床上精磨泵前、后盖,去除沟痕,相应将端面卸荷槽的深度适当加深,以消除由于精磨端面造成卸荷槽深度减小,带来闭死容积的困油不利。然后用金相砂纸抛光,注意保证泵盖端面与轴孔的垂直度不大于0.01mm,端面表面粗糙度Ra0.4
3 泵体的修复
经观察,泵体内腔与齿轮齿顶圆接触面损轻微,无需修复,但由于齿轮厚度减小,为此相应将泵体厚度减小,使齿轮与泵体保持合理的轴向间隙0.02-0.03.
4、装配
将各零件毛刺仔细清除掉,经煤油清洗即可进行装配。装配时注意:轴向间隙由齿轮与泵体直接控制,不要在泵体与前后盖之间加纸垫。间隙过大,容积效率低,间隙过小容易发热,机械效率低。法兰盘内油封不可以打入过深,以免堵塞泄油通道,造成困油。装配完用手转动泵轴,应转动灵活,无卡现象。
经过上述修理后,泵重新装入机床液压系统中,压力、流量均恢复正常。
