齿轮联轴器由于多个齿同时参与工作,所以传递扭矩的能力比同尺寸的其他联轴器大的多。同时,它适用于两轴平行度很差的情况下,有一定的应用价值。缺点:刚性联接,缺少缓冲和吸振能力。联轴器中啮合齿轮磨损后,间隙增大,在载荷和速度突然变化时会造成冲击。为此,我们作如下改进。

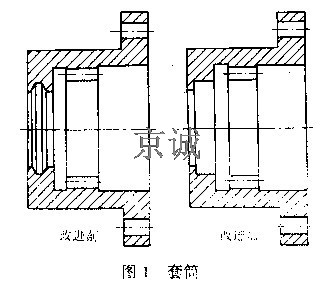

把两个套筒的毛毡密封槽改为台阶孔(图1),台阶孔位置嵌入橡胶圈。安装联轴器时要使橡胶圈有一定的压缩量(图2)。
改进后减小套筒的加工难度,橡胶圈吸收了传动件振动的能量,减少了传动时齿的撞击力,延长联轴器的寿命。橡胶圈紧靠在半联轴器的侧面有一定的轴向缓冲能量,同时增加密封性能。
