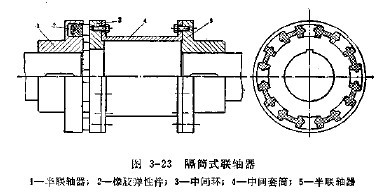

隔筒式联轴器(图3-23)的弹性件是橡胶制品,形状似8字形。弹性件嵌入联轴器轮毂1的槽中,带有凸块的中间环8插入弹性弹性件留出的孔位,使轮毂与件3成软性联接,件3与中间套筒4用螺栓刚性联接,套筒另一端与半联轴器5也用螺栓钢性联接,使联轴器构成一个整体从而传递扭矩,另一种形式的是没有套筒的。件3直接与另一端轮毂联接。
隔筒式联轴器具有一般橡胶弹性件联轴器的特点,如能缓冲减振,允许轴对中有适当的偏差,因弹性件材料是橡胶,联轴器只能用于扭矩变化范围不大,而转动部件的惯性矩又较小的场合,隔筒式联轴器还有一个特点是设有中间环与中间套筒,因此在不移动设备的情况下能方便的更换弹性件,同时,中间套筒的设置使轴端距增加,因此对于设有机械密封的机器采用隔筒式联轴器极为适宜,这种联轴器在化工装置中应用比较广泛。
隔筒式联轴器对中可以采用千分表法,这是比较准确的方法。由于这种联轴器对中精度要求不是很高,也经常采用直尺和间隙规结合的办法,用这种方法时,一般先将联轴器组装好,用直尺在件号3与件号1的圆周上测定联轴器的径向偏差,用间隙规测定件号3和件号1之间的间隙,调整角偏差量。对于联轴器的轴对中允许的偏差量,制造厂给定的值是比较大的,然而减小振动和延长弹性杆的寿命是有利的。联轴器用于转速较高的机泵时,应考虑选用更小一点的偏差量。
隔筒式联轴器不需要定期维护,只是在弹性件磨损严重时才需要更换,但允许弹性件磨损原尺寸的2/3时再更换。更换弹性件时,拆卸联接螺栓,卸下中间套筒。在顶丝孔(为了便于件1和件3的分离,联轴器轮毂上开有安装顶丝的螺丝钉)内装上螺栓,将中间环3顶出,如图3-24所示,然后就能容易地取下和更换弹性件。
弹性件更换后,联轴器应重新组装和进行轴对中。组装完成后,用力矩扳手(测力矩扳手或定力矩扳手)按制造厂规定的扭矩值拧紧螺栓,如现场无力矩扳手,也应注意均匀的拧紧全部螺栓,不致于使中间套筒歪斜,这对于联轴器的平稳运转是有利的。
