联轴器找中心是给水泵安装和大修中的一项重要工作,其质量好坏直接影响泵的安全运行。
我公司拥有近十台给水泵,其型号为DG85-80X10型,厂家规定半联轴器中心允许偏差为圆周≤0.08mm,端面小于等于0.06mm,以往联轴器找中心时,检测圆周偏差采用刀口尺,有时甚至采用锯条靠在联轴器上,用塞尺塞进电机侧两半联轴器之间间隙测量。用这种方法粗糙、精度低,易出现联轴器中心偏心差值超标。如联轴器中心不正(错位或张口),易使泵内动静部件产生摩擦,严重时会使轴产生弯曲变形,水泵出现异常振动,以及盘根磨损,间隙增大,加剧漏水,导致轴承体内进水少瓦。此外用这种方法测量,无法准确知道其中心偏差数值是多少,必须反复多次调整,耗费大量劳力,延长检修工期。针对这种情况,我们设计制作了一种实用的联轴器找中心正的专用工具,实践证明,使用效果良好。
1、专用工具的组成及工作原理

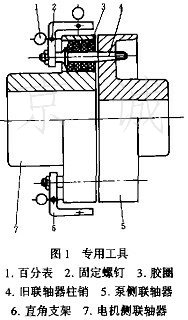

该专用工具的组成如图1所示。它是利用旧的弹性柱销联轴器柱销4插入泵联轴器5的孔中,穿过电机侧联轴器7上的胶圈3,将直角支架固定在柱销商,再在直角支架的周向和轴向安装百分表,轴向百分表指向轴中心线,记为b;轴向百分表与轴中心平行,记为a1、a2。如此一套两组,对称安装。

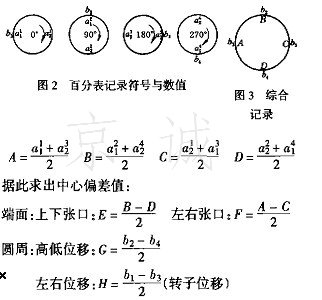

找中心测量时,将半联轴器对准并做好标记,标记应处于零位(垂直或水平位置),然后按转子旋转方向转动转子。每转90°在事先画好的圆内记录一次数值,如图2所示。在转过四个测量位置后,还应转回起始位置,此时测量表的指示应基本恢复原位。
2、检测结果的记录、中心偏差的计算与调整
(1)检测结果的记录 将测得的数据整理记录于图3,其中:
(2)计算与调整中心偏差值应符合厂家的规定。如不符合则应进行调整。首先按图4进行垂直方向的调整计算,电机两端p、Q可看做两支点。其中l1为p支点至联轴器端面的距离,l2为p、Q两点距离,d为联轴器直径。l1=460mm,l2=660mm,d=460mm,根据三角形相似原理,知:
用增减垫片来改变垂直方向的位置,电机底座左右移动来改变水平位置,再增减垫片和左右移动的数值使与计算数值相同。
3、注意事项
(1)找中心前,安装泵应尽可能使两联轴器中心偏差少些,并将电机地脚螺栓先拧紧。同时,连续转动转子数圈,将轴承压紧。
(2)找中心时,应以泵的联轴器为基准、调整电机。
(3)直角支架应牢靠,百分表正确、灵活、测点表面光滑。同时注意指针的指示值。
(4)转子转动后,两联轴器不应蹩劲,划线应对准,注意勿使转子与其它部件摩擦,操作中勿碰百分表记专用工具。
(5)调整好中心距后,应用前述方法进行检查,中心不合格时,再予以调整。最后合格的中心在复核两次,两次所测得的数值应误差不大。
