一 离心式联轴器的特点
1 离心式联轴器(图1),能够实现完全无载启动,停车前无反转,具有单方向驱动的特性;能够吸收偏心振动,负荷逐渐增大,并很快达到额定值;能够吸收冲击载荷;通过滑差保护驱动装置不过载;启动电流低;结构简单,价格合理。
二 离心联轴器安装要求
安装前,轮盘内表面应确保无机油、润滑油及尘埃;应确保连杆两端固定牢固;确保驱动旋转方向与从动机旋转方向一致;在轴上安装轮盘时,其开口方向应朝向驱动侧。注意,不要对每个轮毂的旋转力矩加力过猛。
三 机组联轴器找中心

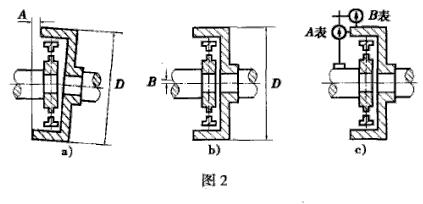

因为机组找中心时,是以泵转子中心为基础来调整主动机转子中心,使主动机中心成为泵中心的延续,找中心前,先将主动机座及垫片清洁干净,按照图2所示固定百分表后,转动主动机找正时,找正时,因为不用补偿轴向窜动量引起的误差,所以只用一块百分表找联轴器端面即可,再用一块百分表找联轴器的外圆。两块百分表调到零位,按转子旋转方向盘车,在0°、90°、180°、270°时,记录百分表读数,对应端面和圆轴上下的数据分别相减后除以2,就是找正的数据,因为离心式联轴器的关键部件上均装有橡胶护套,使其具有联轴器与柔性偶合器的两种功能。对中的联轴器的允许精度是:端面跳动允差A≤0.001D; 同轴度允差B≤0.0005D。
四、离心联轴器的应用
在大型油库中,消防系统是发生火灾时作为应急的必备设施,完整的消防系统通常有电机和柴油(汽油)机组两套驱动电机组,当机组采用离心式联轴器时,能够实现完全无载启动,能够吸收偏心振动和冲击载荷,通过滑差保护驱动装置不过载,具有启动电流低的优点。柴油(汽油),安装使用离心式联轴器,能有效解决冲击负荷过大的弊端。
中国石油管道秦京输油公司消防系统的备用OHRP-25HMC-100型泡沫齿轮泵机组,CKNM和CJNM型消防水泵机组,就是采用了日产RD型柴油发动机。应用几十年来,联轴器运行效果良好。
