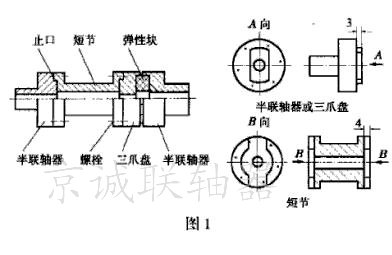

洗涤器泵使用的连轴器是星形弹性联轴器,与一般的连轴器有点不同。电机和泵的两个半连轴器之间的短节,其两端均有深度为4mm的定位止口(即圆形凹槽),短节两端用螺栓分别与带有高3mm的零件联接,更换星形弹性体时,短节无法顺利取出,往往需要移动电机或敲击电机端的半连轴器,工作量大且容易损坏半连轴器。为便于更换星形弹性块,分别将凸台及短节上的止口,对称地铣掉,形成图1A向、B向所示的形状。需要注意的是在铣削短节及凸台的止口时,最好在正常装配状态,相错90°作标记,确定它们之间的相对位置,确保安装短节时螺栓不会错位、短节两端铣掉的止口空间位置一致并且仍然起到定位作用。
安装时,凸台在凹槽中穿过,将短节旋转90°(使短节铣掉的止口与半连轴器错开90°),对准螺栓孔后即可。按此法改进后,只要拆卸了短节两端的螺栓,将短节旋转90°,就可以很快的取出短节,这种改进并未削弱止口的作用,同时可更方便的更换星形弹性块。
