弹性柱销联轴器是用尼龙棒销将两个半联轴器联接起来的,它具有良好的缓冲和吸振作用,适用与高速轴联接、频繁启动。制动和换向的场合。这种联轴器制造简单、维护方便,而且多数已经标准化。
弹性柱销联轴器是有3个零件组合在一起后钻铰孔的。钻孔时,既存在一种向下的轴向力,又存在一种扭力。同时联轴器外套也需要有一个准确的定位,因为外套的端面和联轴器的加工端面必须在一个平面上,否则钻孔时钻头有可能偏离孔中心,造成Φ60的孔位置不准确。因此我厂设计了一种工装,该工装的结构巧妙的解决了弹性柱销联轴器的钻孔问题。现以HL14为例来说明。

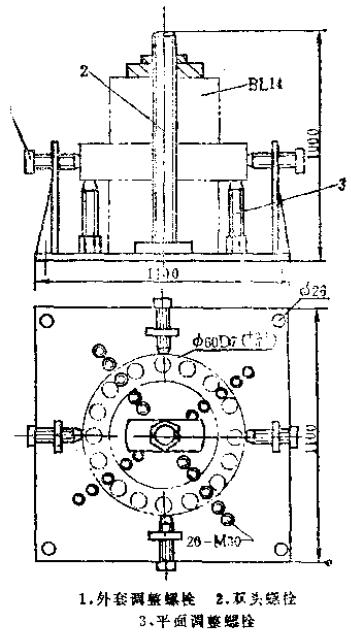

在1100mmx1100mm的方形工装底座的Φ750mm直径上钻4个M30的螺纹孔,旋入4个平面调整螺栓3,用以调整外套,使外套的端面和联轴器的端面保持在一个平面上。在工装的底座上焊有4个带加强筋的夹紧装置,此装置可以通过4个M24X100mm的外套调整螺栓1加以调整,以适合联轴器外套的各种型号的调节范围,联轴器的中心孔穿入一个M30的双头螺栓2,用以压紧两个半联轴器,使其固定在工装的底座上。这时可进行结合后的联轴器钻孔、铰孔加工。可达到满意的加工效果。
