我公司氧化铝二分厂1-6号窑电除尘器投产后,振打系统中的绝缘电磁轴和万向联轴器断裂频繁,自制万向联轴器满足了生产的要求,提高了该处的寿命。
1 振打系统结构介绍
高压静电除尘器阴极振打传动系统如图1所示,主要由减速器、绝缘磁轴和振打轴组成,绝缘磁轴两侧用的万向联轴器和减速器输出轴以及振打轴联结。振打轴长度约为10m,振打轴本身允许存在一定的挠度。在运转过程中,减速器输出轴和振打轴之间的角度相对位置经常发生变化,靠万向联轴器弥补此角度偏差,以保证振打轴平稳运转。

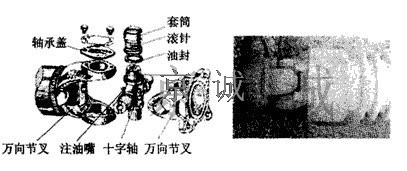

万向联轴器见图2,由十字轴、万向叉和滚针轴承组成。主动轴转动时,从动轴既可随之转动,又可绕十字轴中心任意方向摆动,为了润滑轴承,十字轴设计为中空轴,润滑油从注油嘴注入十字轴内腔,油路通向轴径,为了提高密封性能,多采用橡胶密封。
2 万向联轴器损坏机理
万向联轴器安装在电除尘内部,在平时的运行中无法进行有效的润滑,除尘器内部工作条件恶劣,高温、高粉尘导致橡胶油封老化损坏,轴承早期失油,粉尘进入轴承体,造成轴承滚针折断损害卡死,在运转中万向联轴器无法调整角度偏差,扭矩增加,造成万向联轴器损坏和绝缘磁轴断裂现象。
3 万向联轴器的自制及应用
根据现场实际情况调查,我们决定设计一种类似于万向联轴器的连接方式代替原来的万向联轴器,其结构见图3。材料选用45#钢,在设计上取消了滚针轴承,改为轴、孔配合的滑动轴承,该万向联轴器由万向联轴器叉和方形铁、销轴组成,主要是在上、下和左、右方向上的调整,也可满足生产需求。为了满足在其他方向上的微量调整需要,在设计上轴、孔的配合选用较大的间隙配合,使之在其它方向也可作微量调整,以弥补由于振打轴存在挠度引起两轴之间的倾斜。由于间隙很大,不需要再加油润滑,在检修过过程中也便于检查轴孔磨损状况。
