新型的楔块式万向联轴器

作者:admin    文章来源:本站原创    点击数:    更新时间:2010-05-15

在设备维修过程中,我们遇到这样一个难题:驱动轴与从动轴不在同一直线上(夹角约为15度),轴径为12.7mm.最大的困难是二轴端距离狭小,仅35mm左右。设备进口时原配备一种联体型硬塑万向挠性联轴器,损坏后一时无法找到合适替代零件。

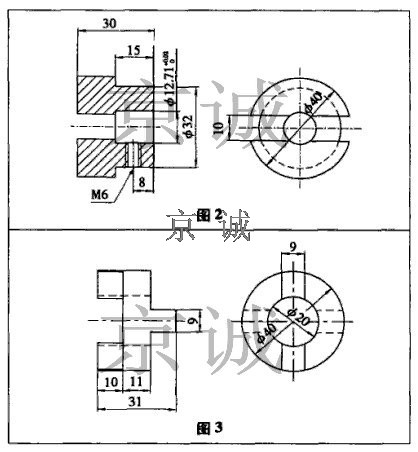

为了满足生产需要,笔者设计了一种楔块式万向轴联轴器(如图1所示),其中1和3具有相相同的结构(图2),内侧各开一凹槽。十字滑块2为普通圆盘(为了减轻重量可将中间掏空)双面各留一呈垂直分布的筋条(图3)嵌入1和3内侧的凹槽中,呈较大间隙松动配合,用于传递主、从动轴上的扭力。筋条和凹槽尺寸可根据二轴夹角、传动扭矩和安装位置等设计,但要求并非很严格。使用时应在凹槽中加适量润滑油脂。

这种联轴器结构简单,设计新颖,制造容易。有效解决了两轴有夹角、二轴不同心及安装位置狭小等问题,实际使用效果良好。

相关产品请参阅:WSS可伸缩型万向联轴器|WS、WSD小型十字轴万向联轴器|SL十字滑块联轴器|WH型滑块联轴器

河北京诚联轴器厂提供
