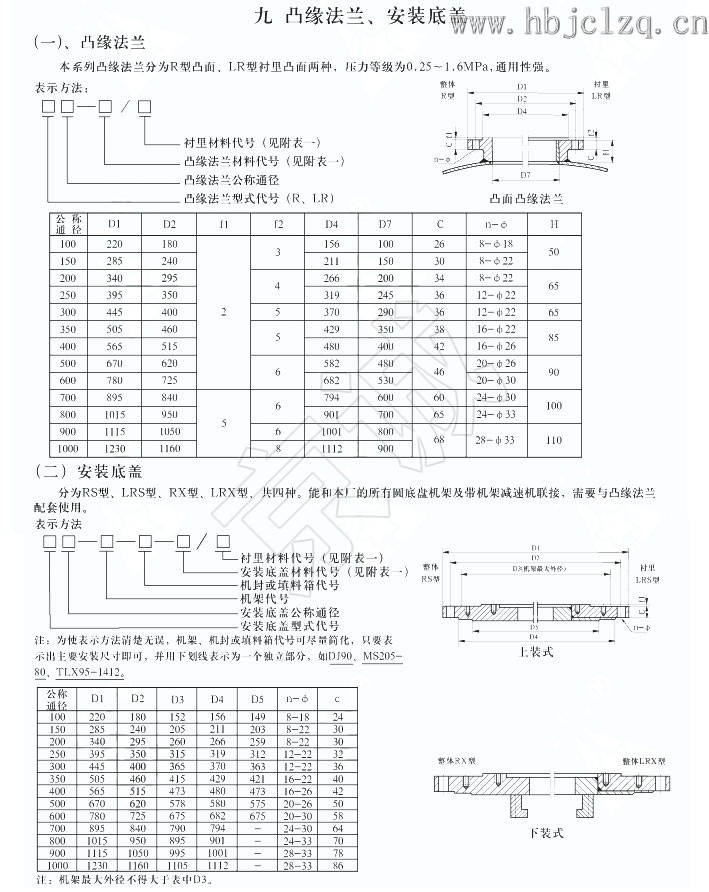

凸缘底盖将通常的凸缘法兰和安装底盖合二为一,直接作为容器与搅拌装置的接口,结构简单紧凑,节约材料,减轻重量,特别是分体凸缘底盖,内外凸缘可分别用不同材质,在大型设备中,明显节约了投资,实际中应用广泛。另外,外凸缘下面开有排液孔,有利于机封等部件的清洗和维护。凸缘底盖还可以根据搅拌轴搁轴的需要,制成上装式和下装式。选用说明: 1 若配套本公司减速机、机械密封,只须按标记方法表示,及提供工艺操作的条件与容器封头的尺寸规格。也可以提供如图各尺寸数据及要求,委托我方加工生产。 2 在容器上焊接凸缘底盖时须保证其安装面和容器轴心线的垂直度,采用分体凸缘时先校正好外凸缘位置精度再焊接,待安装上支架等整体搅拌装置后,校正内凸缘位置,点焊固定后运转无误再按工艺要求焊接。
|
