| | | 胀紧联结套（简称胀套）的主要用途是代替单键和花键的联结作用，以实现机件（如齿轮、飞轮、皮带轮等）与轴的联结，用以传递负荷，其功能在使用中分胀紧与锁紧二大类。 |
| |

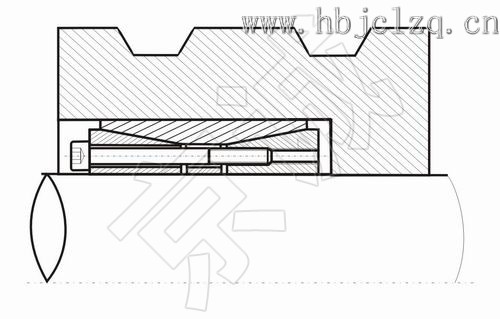

| Z12A型胀紧套适用于轴和轴上零件的联结,以传递扭矩,轴向力二者的复合负载.

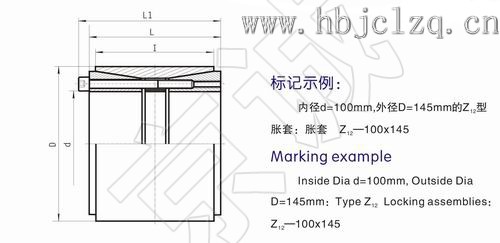

| Z12A型锁紧联结盘的基本尺寸 |
|
基 本 尺 寸 |
内六角螺钉 |
额定负荷 |
胀套与轴
结合面上
的 压 力
Pf
N/mm2 |
胀套与轮
毂结合面
上的压力
Pf′
N/mm 2 |
螺钉的拧 紧
力 矩
MA
N·m |
重 量
kg |
|
d |
D |
l |
L |
L1 |
d1 |
n |
轴向力
F1
KN |
转 矩
M1
KN·m |
|
mm |
|
25 |
55 |
32 |
40 |
46 |
M6 |
6 |
67 |
0.84 |
297 |
101 |
17 |
0.47 |
|
28 |
0.94 |
265 |
101 |
0.44 |
|
30 |
1.0 |
248 |
101 |
0.42 |
|
35 |
60 |
44 |
54 |
60 |
7 |
74 |
1.3 |
165 |
87 |
1.0 |
|
40 |
75 |
44 |
54 |
62 |
M8 |
145 |
2.9 |
282 |
116 |
41 |
1.1 |
|
45 |
75 |
44 |
54 |
62 |
145 |
3.26 |
251 |
116 |
1.2 |
|
50 |
80 |
56 |
64 |
72 |
8 |
165 |
4.15 |
200 |
98 |
1.4 |
|
55 |
85 |
9 |
186 |
5.15 |
205 |
104 |
1.6 |
|
60 |
90 |
10 |
207 |
6.2 |
202 |
106 |
1.7 |
|
65 |
95 |
10 |
207 |
6.75 |
187 |
100 |
1.9 |
|
70 |
110 |
70 |
78 |
88 |
M1O |
10 |
329 |
11.5 |
223 |
114 |
83 |
3.1 |
|
80 |
120 |
11 |
362 |
14.5 |
215 |
115 |
3.5 |
|
90 |
130 |
12 |
390 |
17.8 |
208 |
115 |
3.8 |
|
100 |
145 |
90 |
100 |
112 |
M12 |
14 |
527 |
26.3 |
200 |
107 |
145 |
6.1 |
|
110 |
155 |
17 |
575 |
31.8 |
198 |
110 |
6.6 |
|
120 |
165 |
18 |
670 |
40.4 |
212 |
120 |
7.2 |
|
130 |
180 |
104 |
116 |
130 |
M14 |
16 |
759 |
49 |
180 |
112 |
230 |
11.1 |
|
140 |
190 |
18 |
842.8 |
59 |
186 |
124 |
11.8 |
|
150 |
200 |
19 |
896.6 |
67 |
185 |
127 |
12.6 |
|
160 |
210 |
20 |
950 |
76 |
183 |
128 |
13.4 |
|
170 |
225 |
134 |
146 |
162 |
M16 |
19 |
1223.5 |
104 |
172 |
113 |
355 |
19.6 |
|
180 |
235 |
20 |
1288.8 |
116 |
172 |
115 |
20.6 |
|
190 |
250 |
21 |
1363 |
129.5 |
172 |
116 |
23.8 |
|
200 |
260 |
22 |
1437.5 |
143.7 |
172 |
112 |
24.9 |
|
220 |
285 |
24 |
1581.8 |
174 |
172 |
115 |
29.6 |
|
240 |
305 |
26 |
1725 |
207 |
172 |
119 |
31.9 |
|
260 |
325 |
28 |
1846 |
240 |
170 |
117 |
34.3 |
|
280 |
355 |
165 |
177 |
197 |
M20 |
24 |
2428.5 |
340 |
168 |
117 |
690 |
52 |
|
300 |
375 |
25 |
2540 |
381 |
161 |
123 |
55.3 |
|
320 |
405 |
28 |
2881 |
461 |
175 |
119 |
67.3 |
|
340 |
425 |
29 |
2994 |
509 |
171 |
119 |
71 |
|
360 |
455 |
190 |
202 |
224 |
M22 |
28 |
3588.8 |
646 |
169 |
115 |
930 |
96.5 |
|
380 |
475 |
30 |
3821 |
726 |
170 |
115 |
101.2 |
|
400 |
495 |
31 |
3960 |
792 |
168 |
120 |
106 |
|
420 |
515 |
32 |
4100 |
861 |
165 |
1l6 |
110.7 |
|
440 |
535 |
24 |
4260 |
937 |
165 |
112 |
110 |
|
460 |
555 |
24 |
4260 |
980 |
158 |
107 |
113 |
|
480 |
575 |
28 |
5000 |
1200 |
176 |
121 |
118 |
|
500 |
595 |
28 |
5000 |
1240 |
169 |
1l7 |
122 |
|
520 |
615 |
30 |
5330 |
1390 |
174 |
121 |
126 |
|
540 |
635 |
30 |
5330 |
1440 |
168 |
117 |
131 |
|
560 |
655 |
32 |
5680 |
1590 |
172 |
121 |
135 |
|
580 |
675 |
33 |
5860 |
1705 |
172 |
121 |
140 |
|
600 |
695 |
33 |
5860 |
1760 |
166 |
118 |
144 | | |
| | | |
| |
|
