| | | 胀紧联结套（简称胀套）的主要用途是代替单键和花键的联结作用，以实现机件（如齿轮、飞轮、皮带轮等）与轴的联结，用以传递负荷，其功能在使用中分胀紧与锁紧二大类。 |
| |
| Z7型胀套是一种轴与轴套之间的无键联结装置，此装置可从外部对轴套施加夹紧力，使轴与轴套之间形成机械压缩配合，而传递扭矩，胀套本身不传递任何力矩及负荷.
当胀套固定到轴套（毂）的合适位置，按给定的力矩拧紧螺栓，锥形内圈向轴套施加径向力，这种强制摩擦联结可安全地传递大扭矩和负载
胀套夹紧时，各配合表面压力很大并完全密封，避免了配合面的锈蚀。拆卸时，拧松螺栓，配合面自动放松，轴套及锥形圈自动回复到原始尺寸

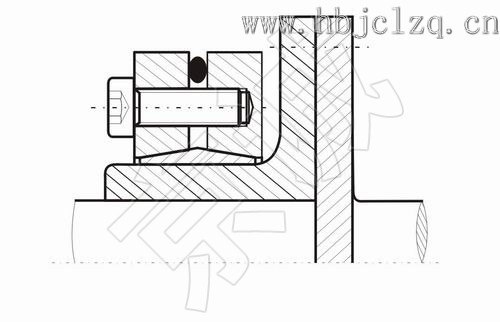

此装置拆装简单，适用于中低速传递扭矩。 安装参考范例

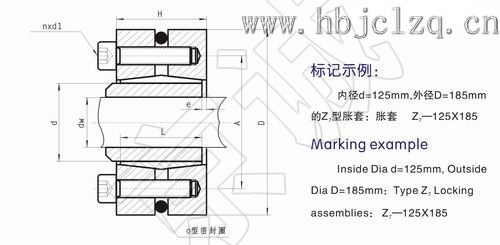

Z7A型锁紧联结盘的基本尺寸
(按JB/T 7934-1999生产) | |
|
基 本 尺 寸 |
内六角螺钉 |
额定负荷 |
螺钉的
拧 紧
力 矩
MA
N·m |
重 量
kg |
|
d |
D |
dn |
L |
H |
e |
d1 |
n |
轴向力F1
KN |
转 矩
M1
KN·m |
|
mm |
|
125 |
185 |
95 |
39 |
52 |
6 |
M10×40 |
8 |
242 |
11.5 |
58 |
6 |
|
100 |
260 |
13 |
|
105 |
276 |
14.5 |
|
140 |
220 |
110 |
10 |
391 |
16 |
8 |
|
120 |
330 |
20 |
|
125 |
352 |
22 |
|
155 |
245 |
130 |
12 |
385 |
25 |
10 |
|
135 |
427 |
28.8 |
|
140 |
464 |
32.5 |
|
165 |
260 |
135 |
46 |
62 |
8 |
M12×50 |
10 |
474 |
32 |
100 |
14 |
|
140 |
507 |
32.5 |
|
145 |
538 |
39 |
|
175 |
275 |
145 |
538 |
39 |
16 |
|
150 |
573 |
43 |
|
155 |
606 |
47 |
|
185 |
295 |
155 |
12 |
632 |
49 |
20 |
|
160 |
662 |
53 |
|
165 |
691 |
57 |
|
195 |
315 |
165 |
56 |
72 |
M12×55 |
15 |
800 |
66 |
27 |
|
170 |
835 |
71 |
|
175 |
869 |
76 |
|
220 |
345 |
180 |
66 |
84 |
9 |
M16×65 |
9 |
978 |
88 |
240 |
35 |
|
190 |
1063 |
101 |
|
200 |
1140 |
114 |
|
240 |
370 |
200 |
12 |
1200 |
120 |
44 |
|
210 |
1276 |
134 |
|
215 |
1312 |
141 |
|
260 |
395 |
220 |
72 |
92 |
M16×70 |
1309 |
144 |
48 |
|
230 |
1384 |
159 |
|
235 |
1421 |
167 |
|
280 |
425 |
230 |
84 |
104 |
10 |
M16×75 |
15 |
1478 |
170 |
60 |
|
240 |
1583 |
190 |
|
250 |
1680 |
210 |
|
300 |
460 |
250 |
16 |
1704 |
213 |
75 |
|
260 |
1800 |
234 |
|
270 |
1889 |
255 |
|
320 |
495 |
270 |
106 |
11 |
M16×80 |
18 |
1955 |
264 |
84 |
|
280 |
2036 |
285 |
|
290 |
2076 |
301 |
|
340 |
535 |
290 |
20 |
2193 |
318 |
100 |
|
300 |
2300 |
345 |
|
305 |
2354 |
359 |
|
360 |
555 |
300 |
100 |
122 |
M20×90 |
15 |
2547 |
382 |
470 |
125 |
|
310 |
2645 |
410 |
|
320 |
2738 |
438 |
|
390 |
595 |
330 |
112 |
136 |
12 |
M20×100 |
18 |
3091 |
510 |
156 |
|
340 |
3194 |
543 |
|
350 |
3291 |
576 |
|
420 |
630 |
350 |
120 |
144 |
20 |
3371 |
590 |
185 |
|
360 |
3500 |
630 |
|
370 |
3620 |
670 |
|
460 |
685 |
390 |
132 |
158 |
13 |
M20×110 |
24 |
3949 |
770 |
470 |
235 |
|
400 |
4300 |
860 |
|
410 |
4634 |
950 |
|
500 |
750 |
420 |
152 |
178 |
M20×120 |
30 |
4881 |
1025 |
320 |
|
430 |
5233 |
1125 |
|
440 |
5568 |
1225 | | |
| | | |
| |
|
