Z7B胀紧联接套系列

Z7B胀紧联接套系列
相关产品

Z20胀紧联接套系列

Z19B胀接联接套系

Z19A胀紧联接套系

Z18胀紧联接套系列

Z17B胀紧联接套系

Z17A胀紧联接套系
相关产品图
栏目说明
胀紧联结套(简称胀套)的主要用途是代替单键和花键的联结作用,以实现机件(如齿轮、飞轮、皮带轮等)与轴的联结,用以传递负荷,其功能在使用中分胀紧与锁紧二大类。
详细描述
Z7型锁紧联接盘是一种轴与轴套之间的无键联结装置,此装置可从外部对轴套施加夹紧力,使轴与轴套之间形成机械压缩配合,而传递扭矩,锁紧联接盘本身不传递任何力矩及负荷.
当锁紧联接盘固定到轴套(毂)的合适位置,按给定的力矩拧紧螺栓,锥形内圈向轴套施加径向力,这种强制摩擦联结可安全地传递大扭矩和负载
锁紧联接盘夹紧时,各配合表面压力很大并完全密封,避免了配合面的锈蚀。拆卸时,拧松螺栓,配合面自动放松,轴套及锥形圈自动回复到原始尺寸
装置拆装简单,适用于中低速传递扭矩

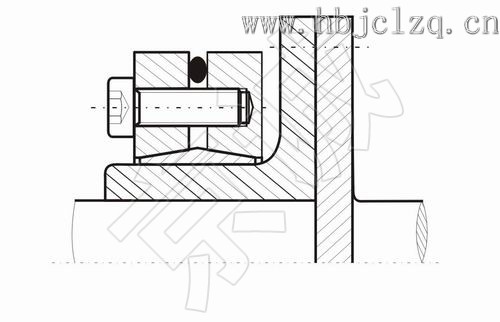

安装参考范例



基 本 尺 寸

内六角螺钉

额定负荷

螺钉的拧 紧
力 矩
MA
N·m

重 量

kg

d

D

dn

l

H

e

d1

n

轴向力
F1
KN

转 矩
M1
KN·m

mm

140

230

95

46

58

7

M12×45

10

317

15.1

100

10

100

352

17.6

105

382

20.1

155

263

105

50

62

M12×50

12

419

22

15

110

454

25

115

487

28

165

290

115

56

68

M16×55

8

539

31

240

22

120

583

35

125

624

39

175

300

125

640

40

130

677

44

135

711

48

185

330

135

71

85

8

M16×65

10

815

55

37

140

857

60

145

896

65

195

350

140

12

928

65

41

150

1013

76

155

1052

81.5

200

350

150

1040

78

155

1084

84

160

1125

90

220

370

160

88

103

10

M16×75

15

1250

100

470

54

165

1309

108

170

1365

116

240

405

170

92

107

M20×80

12

1412

120

67

180

1533

138

190

1642

156

260

430

190

103

119

M20×85

1726

164

82

200

1840

184

210

1943

204


280

460

210

114

132

12

M20×95

15

2062

217

102

102

220

2227

245

230

2374

273

300

485

230

122

140

M20×100

16

2278

262

118

118

240

2442

293

245

2514

308

320

520

240

18

2550

306

131

131

250

2720

340

260

2877

374

340

570

250

134

155

M20×110

24

3152

394

186

186

260

3308

430

270

3452

466

350

590

270

140

159

3393

458

204

204

280

3572

500

285

3656

521

360

590

280

3622

507

290

3793

550

295

3878

572

380

645

290

144

163

M24×120

18

4069

590

820

239

300

4267

640

310

4452

690

390

660

300

20

4400

660

260

310

4580

710

320

4750

760

420

690

330

164

184

M24×130

20

4727

780

820

316

340

4940

840

350

5143

900

440

750

340

172

192

24

5235

890

408

350

5486

960

360

5722

1030

460

770

360

5556

1000

420

370

5784

1070

380

6000

1140

480

800

380

188

213

15

M24×140

28

6316

1200

505

390

6513

1270

400

6700

1340

500

850

400

188

213

M24×150

24

7200

1440

1100

575

410

7415

1520

420

7619

1600

530

910

430

213

238

M27×160

30

8465

1820

746

440

8818

1940

450

9156

2060

560

940

450

8889

2000

775

460

9261

2130

470

9617

2260

590

980

470

228

260

18

M27×170

36

9574

2250

900

480

10000

2400

490

10410

2550

620

1020

500

254

286

M30×190

30

10800

2700

1640

1080

510

11220

2860

520

11620

3020

660

1070

530

260

292

11700

3100

1190

540

12150

3280

550

12580

3460

700

1180

560

36

12320

3450

1515

575

12870

3700

590

13390

3950

750

1250

600

278

310

M30×200

40

14670

4400

1640

1785

615

15280

4700

630

15870

5000

800

1370

645

296

334

20

M30×210

45

16740

5400

2390

660

17420

5750

670

18070

6100

900

1480

720

332

370

M33×240

40

20000

7200

2200

2930

740

20950

7750

760

21840

8300
