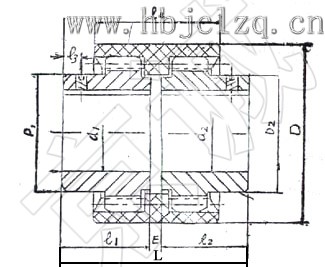

NL型尼龙内齿圈弹性联轴器

NL型尼龙内齿圈弹性联轴器
相关产品

L型橡胶联轴器、C

NM型橡胶联轴器

NL型尼龙内齿圈弹

泵用三爪联轴器

泵用弹性套柱销联
相关产品图
栏目说明
泵用联轴器一般选用挠性联轴器,目的是传递功率,补偿泵轴与电机轴的相对位移,降低对联轴器安装的精确对中要求,缓和冲击,改变轴系的自振频率和避免发生危害性振动,比如梅花联轴器,星形联轴器,弹性柱销套联轴器等。
详细描述

NL型内齿圈弹性联轴器用于轴间的绕行传动,允许有全套的轴,径向位移,我厂生产的内齿圈弹性联轴器具有设计精密、结构简单,拆装容易,操作方便,维护简便,寿命长,噪音低,成本低,个传动功率损失小等诸多优点。    弹性联轴器轴孔型式有圆柱型(Y)和短圆柱型(J).联轴器键槽按国家标准GB3852-83(联轴器轴孔和键槽型式尺寸)的规定加工。该内齿型联轴器工作温度-20-70°C。联轴器材料采用铸铁HT20—40精密铸造和增强注塑尼龙(尼龙66)等,经特殊工业处理。    本厂生产的十个系列内齿形弹簧性联轴器广泛用于锻压、建筑、矿山、塑料、食品、工程、石油、化工、机床、船舶、皮革、纺织、风机、水泵等行业机械的传动。该内齿型弹性联轴器使用效果明显优于其他结构的联轴器。

NL内齿型弹性联轴器技术参数



联轴器型号 公称 扭矩 n.m 许用转速 r/min 内齿型弹性联轴器主要尺寸 该弹性联轴器最大尺寸偏差
联轴器轴孔直径 d 1  d 2 联轴器 轴孔长度 L 1  L 2 L D D1 D2 E H 轴向 mm 径向 mm 角度
NL1 40 6000 5—12 14—32 NL内齿型弹性联轴器按用户需求 40 26 4 34 2 ±0.3
NL2 100 6000 12—22 20—45 52 36 4 40 2 ±0.4
NL3 160 6000 20—28 20—60 66 44 4 46 2 ±0.4
NL4 250 6000 28—38 25—80 83 58 4 48 2 ±0.4
NL5 315 5000 32—42 30—110 93 68 4 50 3 ±0.4
NL6 400 5000 40—48 40—110 100 68 4 52 3 ±0.4
NL7 630 3600 45—55 45—110 115 80 4 60 3 ±0.6
NL8 1250 3600 48—65 50—140 140 96 4 72 3 ±0.6
NL9 2000 2000 60—80 60—170 175 124 6 83 4 ±0.7
NL10 3150 1800 70—100 70—210 220 157 8 110 4 ±0.7
