Z7C胀紧联接套系列

Z7C胀紧联接套系列
相关产品

Z20胀紧联接套系列

Z19B胀接联接套系

Z19A胀紧联接套系

Z18胀紧联接套系列

Z17B胀紧联接套系

Z17A胀紧联接套系
相关产品图
栏目说明
胀紧联结套(简称胀套)的主要用途是代替单键和花键的联结作用,以实现机件(如齿轮、飞轮、皮带轮等)与轴的联结,用以传递负荷,其功能在使用中分胀紧与锁紧二大类。
详细描述
Z7型胀套是一种轴与轴套之间的无键联结装置,此装置可从外部对轴套施加夹紧力,使轴与轴套之间形成机械压缩配合,而传递扭矩,胀套本身不传递任何力矩及负荷.
当胀套固定到轴套(毂)的合适位置,按给定的力矩拧紧螺栓,锥形内圈向轴套施加径向力,这种强制摩擦联结可安全地传递大扭矩和负载
胀套夹紧时,各配合表面压力很大并完全密封,避免了配合面的锈蚀。拆卸时,拧松螺栓,配合面自动放松,轴套及锥形圈自动回复到原始尺寸
此装置拆装简单,适用于中低速传递扭矩

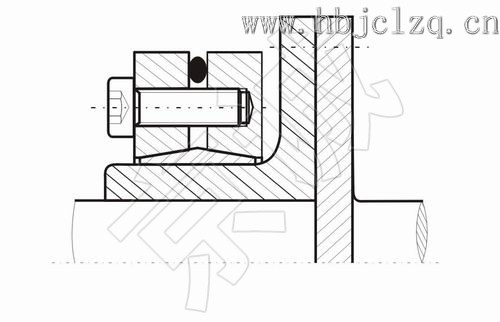

安装参考范例

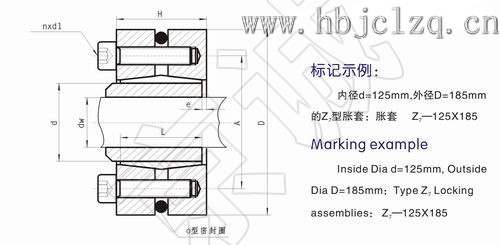

基 本 尺 寸

内六角螺钉

额定负荷

螺钉的
拧 紧
力 矩
MA
N·m

重 量

kg

d

D

dn

l

H

e

d1

n

轴向力F1
KN

转 矩
M1
KN·m

mm

140

230

95

60

74

7

M12×55

12

436

20.7

100

13

100

480

24.0

105

518

27.2

155

263

105

66

80

M12×60

15

545

28.6

20

110

591

32.5

115

633

36.4

165

290

115

72

88

8

M16×65

10

701

40.3

240

26

120

758

45.5

125

811

50.7

175

300

125

832

52

29

130

880

57.2

135

924

62.4

185

330

135

92

112

10

M16×80

15

1037

70

47

140

1100

77

145

1159

84

200

350

145

1291

93

50

150

1353

101.5

155

1409

109.2

220

370

160

114

134

M16×90

20

1625

130

240

65

165

1703

140.5

170

1776

151


240

405

170

120

144

12

M20×100

15

1835

156

470

87

180

1994

179.5

190

2137

203

260

430

190

136

160

M20×110

16

2242

213

100

200

2390

239

210

2542

265

280

460

210

148

172

M20×110

20

2686

282

132

220

2900

319

230

3087

355

300

485

230

152

176

M20×120

2965

341

140

240

3175

381

245

3273

401

320

520

240

160

184

M20×130

24

3317

398

165

250

3536

442

260

3738

486

340

570

250

176

200

M24×130

20

4080

510

820

240

260

4307

560

270

4519

610

360

590

280

180

204

M24×140

4707

659

250

290

4931

715

295

5044

744

390

660

300

188

212

M24×140

24

5733

860

350

310

5903

915

320

6063

970

420

690

330

214

238

M24×150

28

6182

1020

410

340

6470

1100

350

6743

1180

460

770

360

224

252

14

M27×170

24

7222

1300

1210

540

370

7514

1390

380

7789

1480

500

850

400

246

274

M27×180

30

9400

1880

750

410

9659

1980

420

9905

2080
